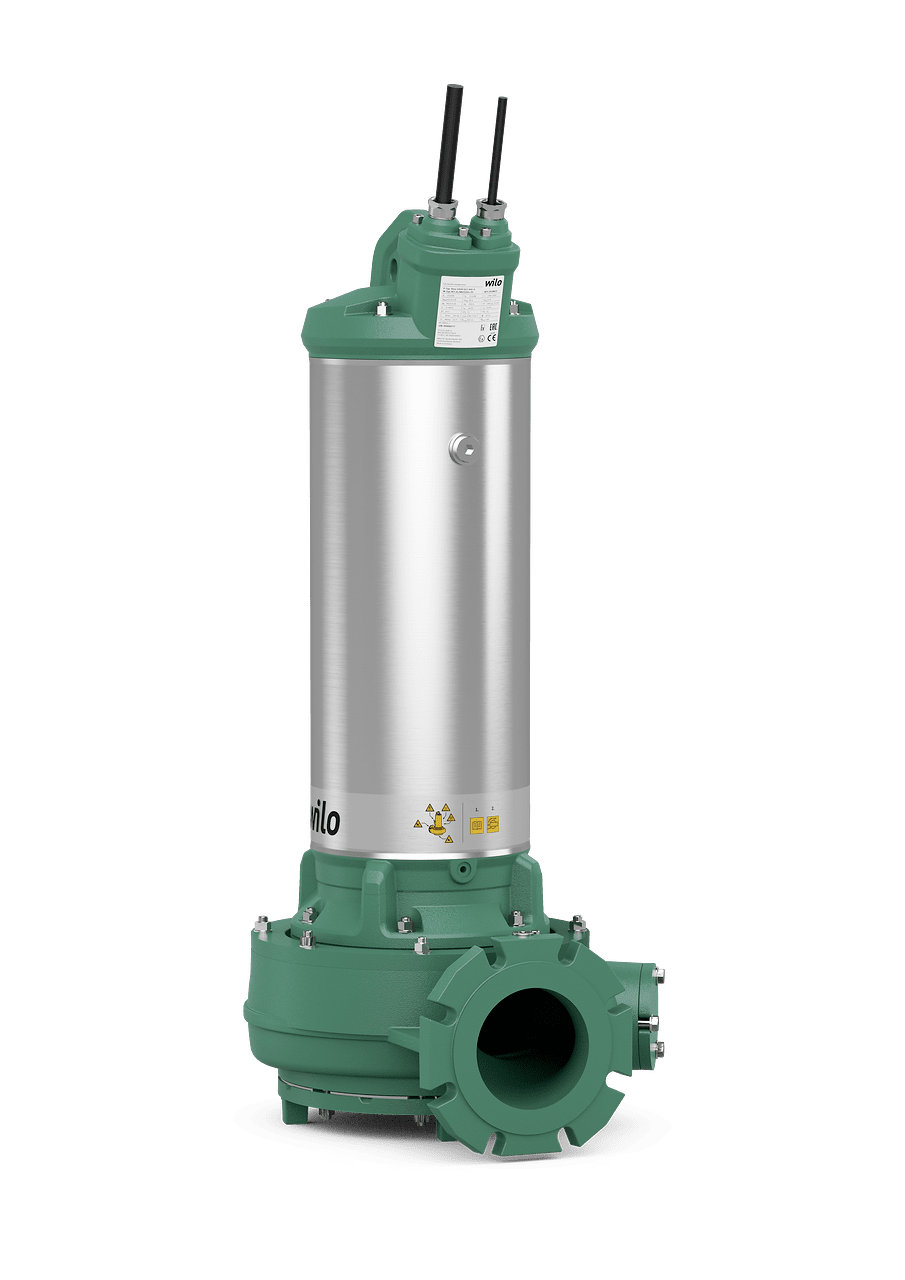

Wilo-Rexa SOLID

Тип

Этот насос с погружным электродвигателем рассчитан для стационарной и переносной полупогружной установки. Электродвигатель рассчитан на длительный режим работы. С помощью Nexos Intelligence — от простой системы управления насосом до интеллектуального управления системой.

Применение

Жидкости

Для перекачивания в промышленных зонах таких сред:

• Неочищенные сточные воды
• Сточные воды с фекалиями
• Отработанная технологическая вода

Оснащение/функция

• Прочная конструкция в исполнении из чугуна.
• Камера уплотнений для улавливания негерметичности торцевого уплотнения со стороны перекачиваемой среды.
• Камера утечек для улавливания негерметичности торцевого уплотнения со стороны электродвигателя (только для электродвигателей типоразмера 20).
• Контроль электродвигателя с помощью встроенного Digital Data Interface:
  • Измерение температуры обмотки с помощью датчиков PTC и Pt100.
  • Контроль герметичности в камере уплотнений и камере утечек с помощью емкостного датчика.
  • Датчик вибраций
  • Регистратор данных
  • Веб-сервер
  • Интерфейс Ethernet
• С помощью Nexos Intelligence — от простой системы контроля насоса до интеллектуальной системы управления насосами, до четырех одновременно:

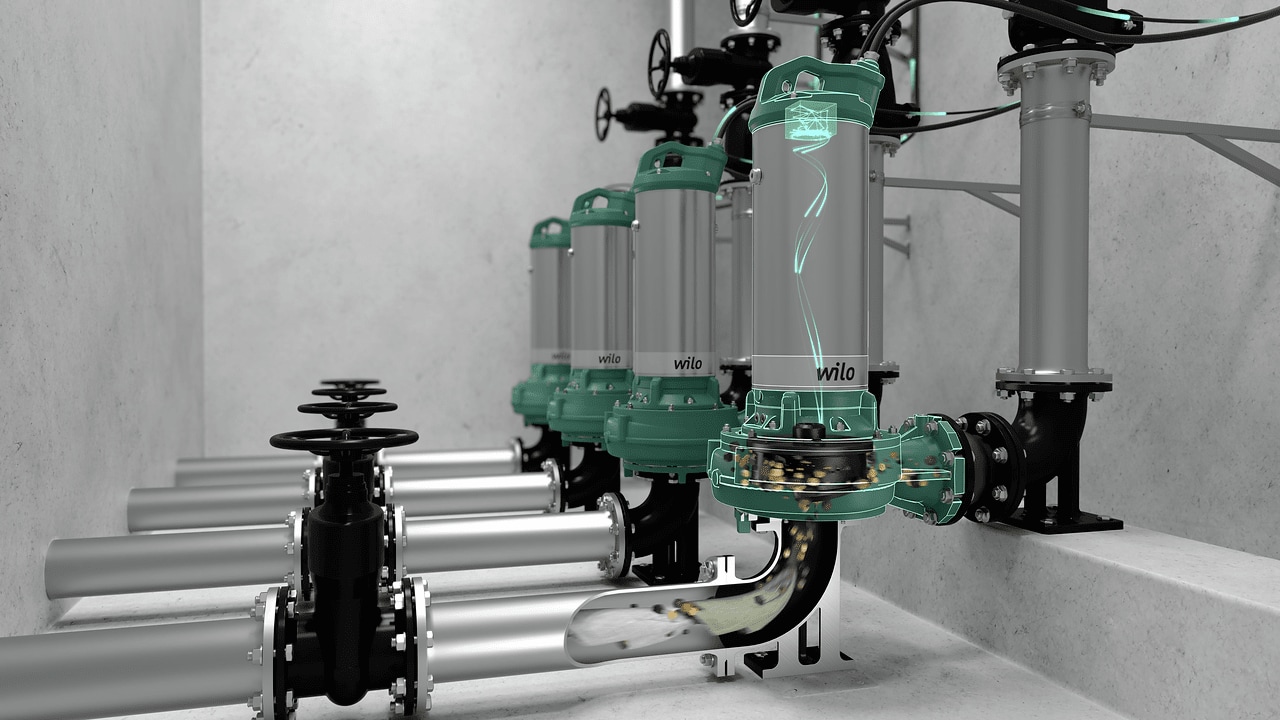

  • Системный режим LPI: Способ регулирования для насосов и внешних частотных преобразователей (управляемых насосом) с распознаванием засорения.

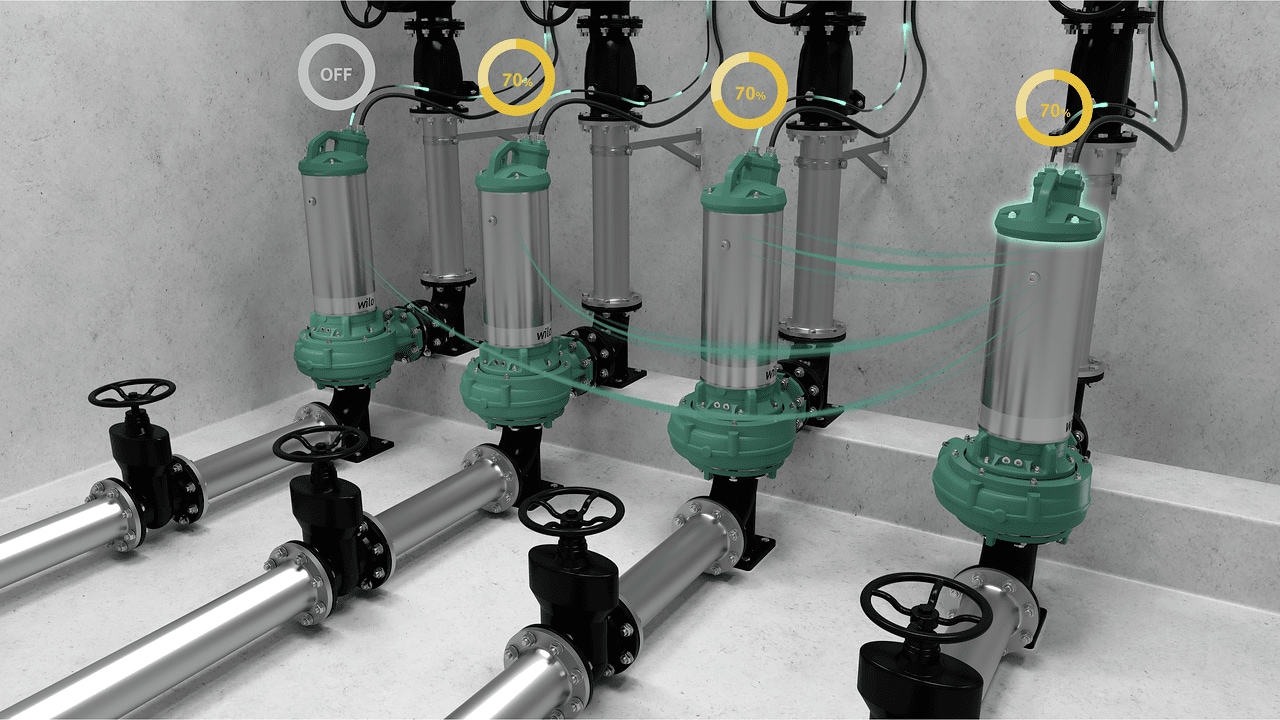

  • Системный режим LSI: Система полного управления всей насосной станцией, имеющей до четырех насосов, с распознаванием засорения включительно. Все насосы имеют индивидуальный привод от частотного преобразователя. Один из насос первичного контура работает в качестве основного насоса. Основной насос первичного контура осуществляет управление всеми остальными насосами в зависимости от параметров системы.
  • Для серийного системного режима LPI дополнительных затрат не требуется. Системный режим LSI можно активировать с помощью лицензионного ключа.

Расшифровка наименования

Технические характеристики

• Подключение к сети: 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: Длительный режим работы (S1)
• Режим работы в непогруженном состоянии:
  • Электродвигатель T: 15 Минут неравномерного режима (S2-15) или 30 минут неравномерного режима (S2-30)
  • Электродвигатель FKT: Длительный режим работы (S1)
• Класс защиты: IP68 (постоянно в погруженном состоянии)
• Класс нагревостойкости изоляции: H
• Температура перекачиваемой жидкости: 3…40 °C (37…104 °F)
• Макс. глубина погружения: 20 м (66 футов)

Материалы

• Детали корпуса: EN-GJL-250 или EN-GJS-500-7
• Рабочее колесо: EN-GJL-250 или EN-GJS-500-7
• Статические уплотнения: FPM
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: FPM, графит/керамика или SiC/SiC
• Вал: нержавеющая сталь 1.4021

Тип

Гидравлика

Подсоединение к напорному патрубку с помощью горизонтального фланцевого соединения. Максимальное содержание твердых частиц составляет 8 %. Тип рабочего колеса — полуоткрытое двухлопастное рабочее колесо.

T-электродвигатель

Высокоэффективный электродвигатель с постоянными магнитами, с поверхностным охлаждением, не боится затопления, без системы охлаждения для погружной установки. Отвод тепла от электродвигателя осуществляется через части корпуса непосредственно в перекачиваемую жидкость. Сам электродвигатель является сухим. В качестве подшипников электродвигателя используются подшипники качения с постоянной смазкой. Кабель электропитания продольно герметичный и имеет свободные концы. В зависимости от типоразмера электродвигателя и мощности электродвигателя возможна его установка в непогруженном состоянии в неравномерном режиме работы.

FKT-электродвигатель

Самоохлаждающийся, высокоэффективный электродвигатель с постоянными магнитами, с активной системой охлаждения, не боится затопления, для погружной и полупогружной установки. Система охлаждения оснащена замкнутым контуром охлаждения. Охлаждающее средство представляет собой смесь воды и гликоля. Рабочее колесо с приводом от вала электродвигателя обеспечивает непрерывную циркуляцию охлаждающего средства. В холодном состоянии система охлаждения не находится под давлением. Встроенный клапан повышенного давления ограничивает рабочее давление в системе охлаждения до 3 бар (43 фунта на кв. дюйм). Отвод тепла осуществляется через фланец охлаждения в перекачиваемую жидкость. В качестве подшипников электродвигателя используются подшипники качения с постоянной смазкой. Кабель электропитания продольно герметичный и имеет свободные концы.

Уплотнение

Уплотнения со стороны перекачиваемой среды и со стороны электродвигателя доступны в приведенных далее исполнениях:

• Исполнение G: Два независимых торцевых уплотнения
• Исполнение К: Блочная уплотнительная кассета с двумя независимыми торцевыми уплотнениями

Эксплуатационные материалы

Все эксплуатационные материалы являются потенциально биоразлагаемыми и безвредными для окружающей среды:

• Медицинское белое масло
• Водогликолевая смесь (35 % гликоля и 65 % воды)

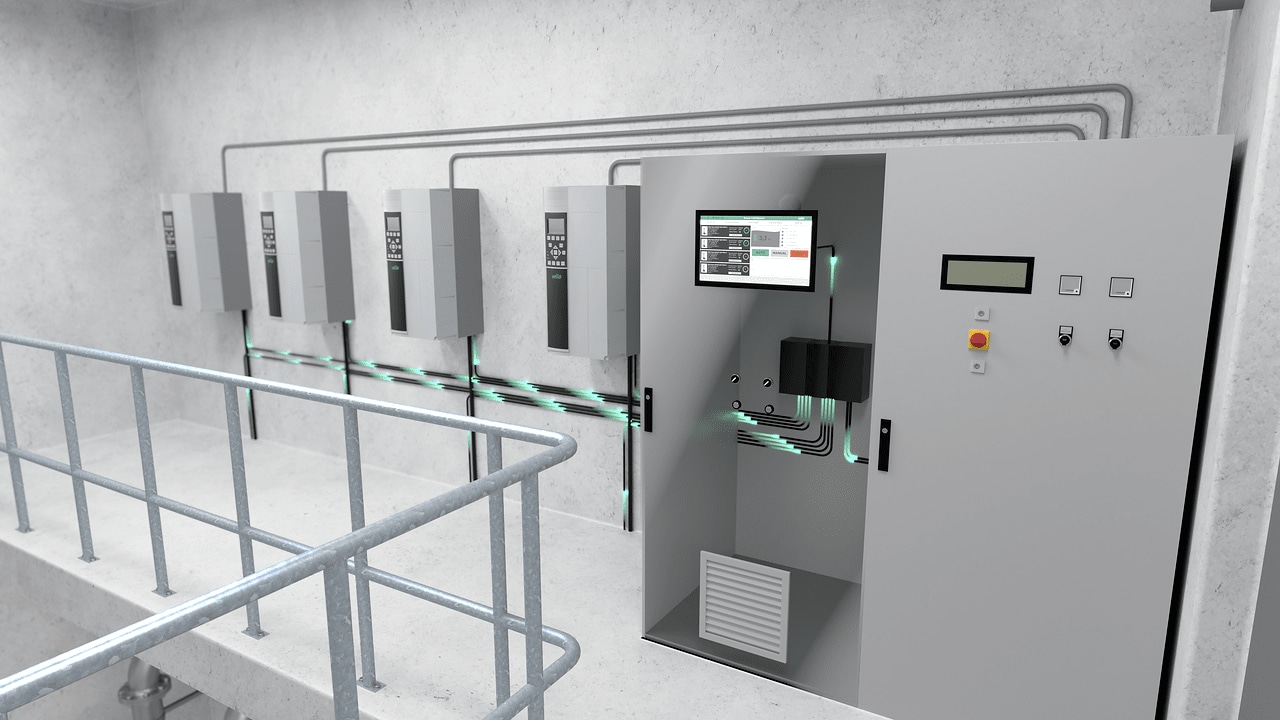

Частотный преобразователь Wilo-EFC

Высокоэффективный электродвигатель с постоянными магнитами имеет привод от частотного преобразователя Wilo-EFC. После получения допуска Wilo можно использовать и другие частотные преобразователи.

Классы эффективности электродвигателя (согласно IEC 60034-30)

Электродвигатели соответствуют классу эффективности IE4 (эффективность Super-Premium).

Комплект поставки

• Насос с электродвигателем с постоянными магнитами
• Внешний частотный преобразователь Wilo-EFC (заказывается отдельно)
• Принадлежности согласно заказу
• Инструкция по монтажу и эксплуатации

Опции

• Специальные напряжения
• Перекачиваемая жидкость до 60 °C (140 °F)
• Контроль температуры подшипника электродвигателя
• Покрытие Ceram для абразивных и коррозийных перекачиваемых жидкостей
• Электродвигатели с классом энергоэффективности IE5 (эффективность Ultra-Premium)
• Взрывозащищенное исполнение согласно
  • ATEX
  • FM
  • IECEx

Принадлежности

• Устройство погружного монтажа для стационарной установки в погруженном состоянии
• Опорное колено для стационарной полупогружной установки
• Системы контроля уровня
• Модули ввода/вывода для расширения цифровых и аналоговых входов и выходов
• Крепежные комплекты с анкерной стяжкой
• Подъемное устройство
