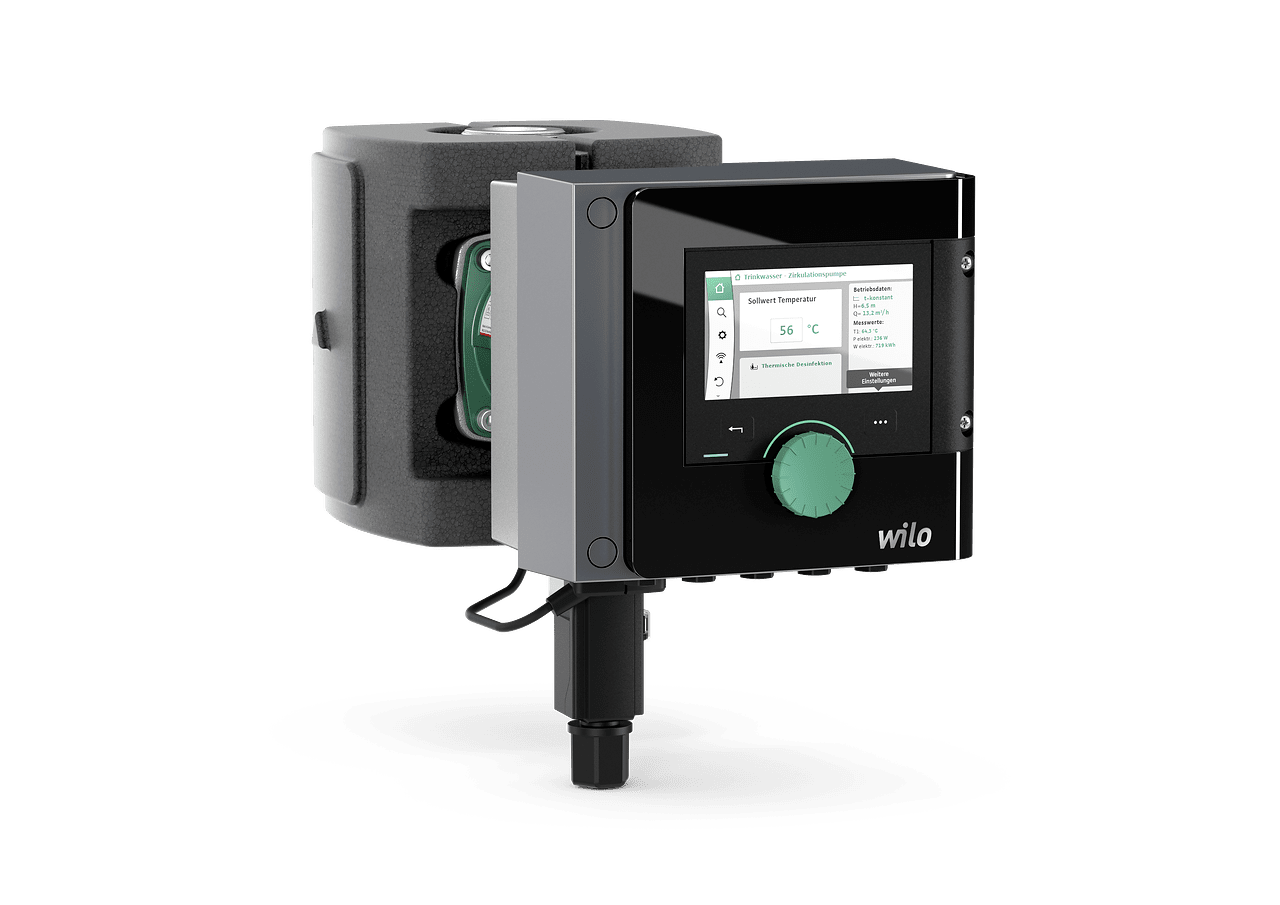

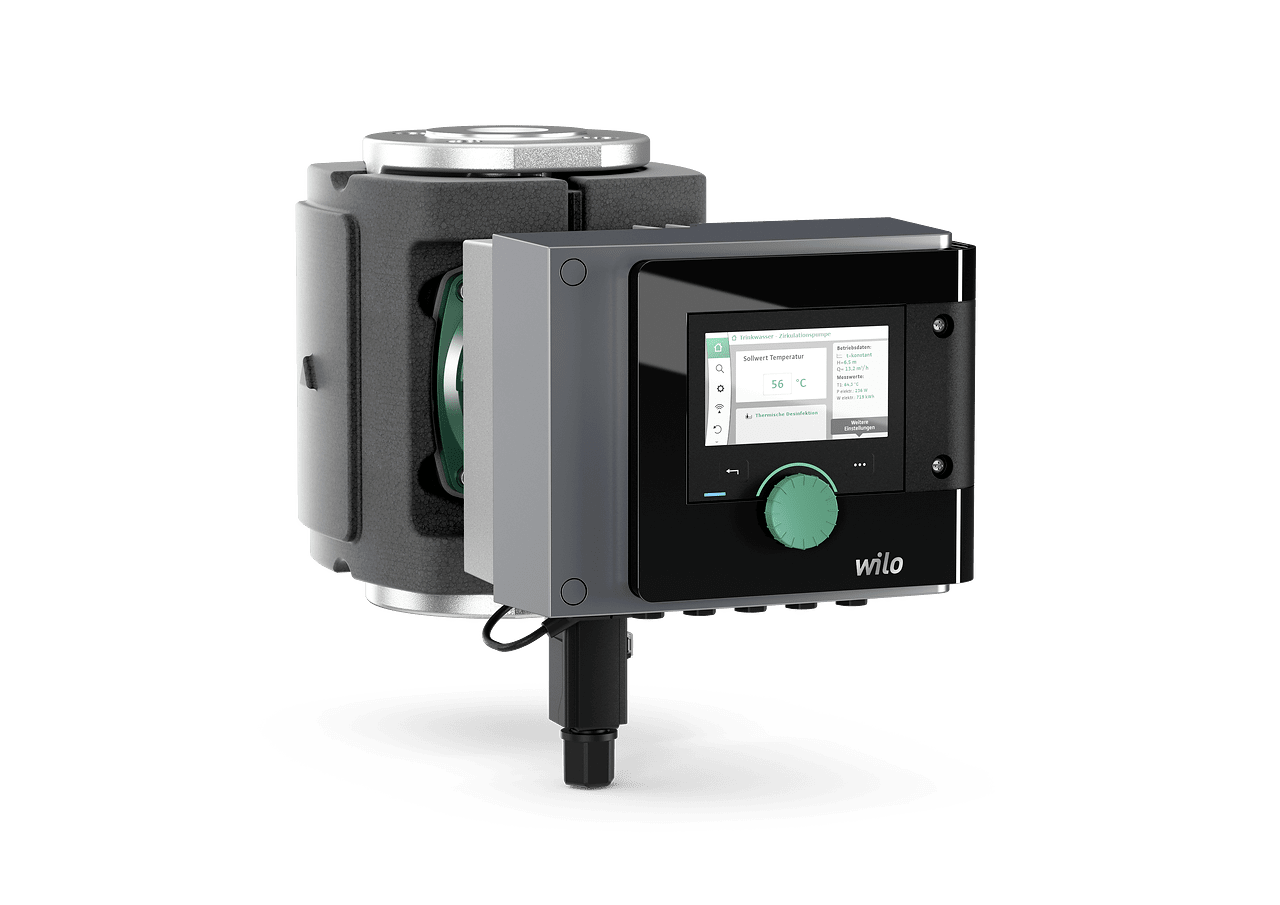

Wilo-Stratos MAXO-Z

Тип

Умный циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым двигателем с встроенной электронной регулировкой мощности

Применение

Циркуляционные системы горячего водоснабжения любых исполнений, любые системы водяного отопления, системы кондиционирования и замкнутые контуры охлаждения, промышленные циркуляционные установки.

Оснащение/функция

Области применения

Насос позволяет провести точную настройку способа регулирования для специфических условий применения на конкретной установке (например, циркуляция, пункт хранения чистой воды) при эксплуатации с наивысшей эффективностью.

Питьевая вода

• Циркуляция
• Пункт хранения чистой воды

Возможны следующие области применения:

Отопление

• Радиатор
• Напольное отопление
• Потолочное отопление
• Воздушное отопление
• Обогрев бетонного ядра*
• Гидрострелка
• Распределитель без перепада давления*
• Обогрев промежуточного накопителя*
• Теплообменник
• Нагревательный контур (тепловой насос)*
• Контур системы централизованного теплоснабжения*

Охлаждение

• Потолочное охлаждение
• Охлаждение пола
• Кондиционеры воздуха
• Охлаждение бетонного ядра*
• Гидрострелка
• Распределитель без перепада давления*
• Охлаждение промежуточного накопителя*
• Теплообменник
• Контур оборотного водоснабжения*
• Контур системы холодоснабжения*

(* Доступен тип системы, начиная с SW ≥ 01.05.10.00)

Сочетание нагрева и охлаждения

• Автоматическое переключение

В зависимости от выбранного применения возможны следующие способы регулирования:

Способы регулирования

• Постоянная частота вращения (режим управления)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
• T-const. для постоянного регулирования температуры
• ΔT для регулирования перепада температуры
• Константа Q для постоянного регулирования расхода
• Multi-Flow Adaptation: Определение суммарного расхода через питающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
• Определенный пользователем ПИД-регулятор

Опциональные функции

• Q-Limit_max. для ограничения максимальной подачи
• Q-Limit_min. для ограничения минимальной подачи
• No-Flow Stop (отключение при отсутствии потока)
• Автоматическая работа с понижением
• Регулирование критической точки (Δp-c с внешним датчиком реального состояния)
• Опознавание термической дезинфекции
• Переменная крутизна характеристики Δp-v

Ручные настройки

• Выбор области применения в мастере настройки
• Настройка соответствующих рабочих параметров
• Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
• Индикация статуса
• Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
• Функция удаления воздуха из насоса
• Блокировка клавиш для запрещения настроек
• Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
• Ввод параметров аналоговых входов
• Ввод параметров двоичных входов
• Ввод параметров релейных выходов

Автоматическое управление

• Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
• Идентификация работы с понижением
• Отключение при обнаружении отсутствия расхода (No-Flow Stop)
• Плавный пуск
• Автоматические процедуры устранения неисправностей (например, функция деблокирования)
• Переключение режимов обогрева/охлаждения
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешние управляющие входы и их функции

2 аналоговых входа:

• Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
• Применение: Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

2 цифровых входа:

• Для беспотенциальных управляющих выходов или переключателей
• Параметрируемые функции:
  • Ext. OFF
  • Ext. MIN
  • Ext. MAX
  • РУЧНОЙ (система управления зданием-ВЫКЛ)
  • Блокировка клавиш
  • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами (два одинарных насоса), связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз

Сигнализация и индикация

• Статус дисплея — индикация режима работы:
  • Заданное значение
  • Текущего значения напора
  • Фактическая подача
  • Потребляемая мощность
  • Потребление электроэнергии
  • Температуры
• Светодиодная индикация статуса: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
• Состояние дисплея — индикация ошибки (цвет дисплея красный):
  • Коды ошибок и их описание полным текстом
  • Коррективные меры
• Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
  • Коды предупреждений и описание предупреждения полным текстом
  • Коррективные меры
• Состояние дисплея — индикация процесса (цвет дисплея синий):
  • Воздухоотвод насоса
  • Процесс обновления
• Состояние дисплея — связь с СУЗ (цвет дисплея синий):
  • Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
• Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
• Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормально разомкнутый контакт)

Обмен данными

• Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
• Дистанционный контроль насоса с помощью WiloCare.
• Цифровой интерфейс Modbus TCP для подсоединения к автоматизированной системе управления зданием (возможно с модулем Wilo CIF Ethernet (мультипротокольный)).
• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
• Цифровой интерфейс BACnet IP для подсоединения к автоматизированной системе управления зданием (возможно с модулем Wilo CIF Ethernet (мультипротокольный)).
• Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
• Последовательный цифровой интерфейс LON для подсоединения к автоматизированной системе управления зданием через шину LONWorks (возможно с модулем Wilo CIF LON).
• Последовательный цифровой интерфейс CANopen для подсоединения к автоматизированной системе управления зданием посредством системы шин CANopen (возможно с модулем Wilo CIF CANopen).
• Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).

Оснащение

• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
  • Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
• Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
• 5 кабельных вводов для подсоединения интерфейсов коммуникации
• Интерфейс Bluetooth
• Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
• Удобная клеммная коробка
• Встроенный температурный датчик
• Серийная теплоизоляция для применения в системах отопления
• Быстроразъемное электросоединение с оптимизированными штекерами Wilo-Connector для источника питания

Комплект поставки

• Насос
• Оптимизированный Wilo-Connector
• 2 Кабельных ввода M16 x 1,5
• Уплотнения при резьбовом подсоединении
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 ‐ DN 65)
• Теплоизоляционный кожух

Расшифровка наименования

Технические характеристики

• Допустимый диапазон температур
  • Питьевая вода до 3,57 ммоль/л (20 °dH): от 0 °C до +80 °C
  • Вода систем отопления: от -10 °C до +110 °C
• Подключение к сети 1~230 В, 50/60 Гц
• Класс защиты IPX4D
• Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp 1 до DN 65
• Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)
• Класс нагревостойкости изоляции: F
• Создаваемые помехи согласно: EN 61800-3:2004+A1:2012 / жилая зона (C1)
• Помехозащищенность согласно: EN 61800-3:2004+A1:2012 / промышленная зона (C2)

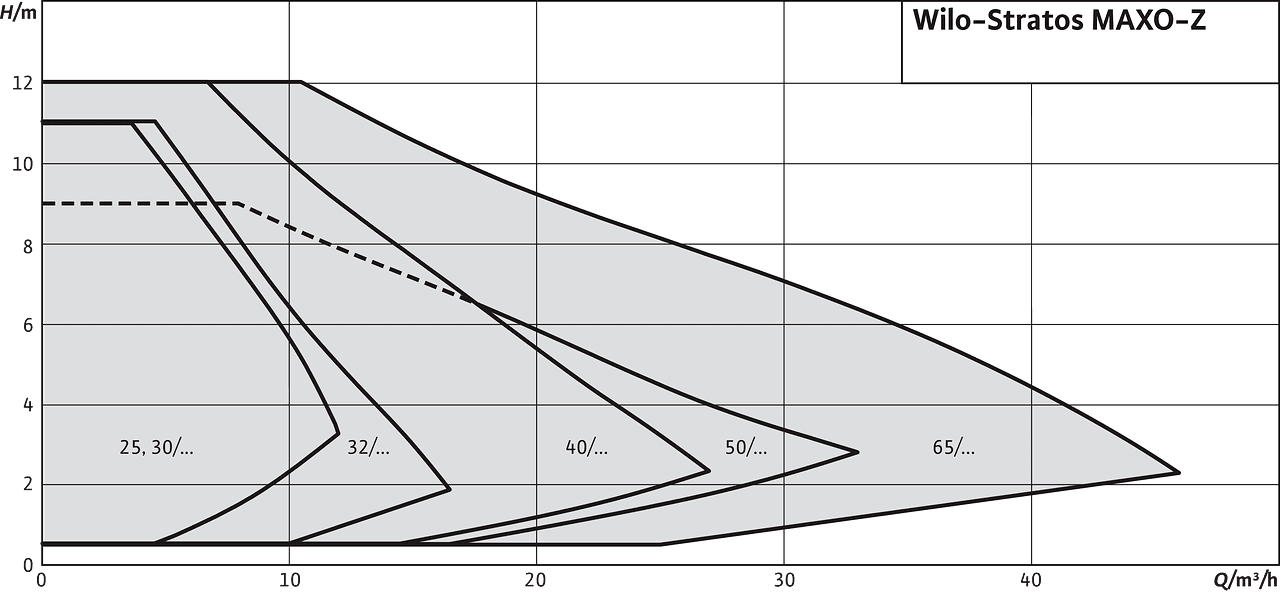

• Расход макс. Q: 46 м³/ч
• Напор макс. H: 12 м

Материалы

• Подшипник: Угольный графит
• Рабочее колесо: PPS-GF40
• Корпус насоса: Нержавеющая сталь
• Вал: 1.4122, с покрытием DLC

Тип

• Умный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной электронной регулировкой мощности
• Технология зеленой кнопки и графический дисплей
• Защита электродвигателя с электроникой отключения
• Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
• Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
