Артикул:
19089992
Модель—65WQ35-15-3
- 65WQ30-22-4
- 65WQ30-30-5,5
- 65WQ35-15-3
84 237 ₽/шт
В наличии: 26
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
WQ
Мощность, кВт
3
Напряжение, В
380
Номинальный ток, А
6.3
Расход, м3/ч
35
Материал корпуса
Чугун
Стандарт подключения
Фланец DIN
Патрубок на напорной стороне
DN 65
Масса, кг
40
Максимальное рабочее давление, бар
PN 6
Температура перекачиваемой жидкости, °С
+1… +40
Максимальная температура окружающей среды, °С
+40
Свободный проход, мм
30
Общее описание
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.
Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.
Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях
— Очистка сточных вод
Конструкция и материалы
Габаритные размеры
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.
Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.
Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях
— Очистка сточных вод
Конструкция и материалы
| № | Деталь | Материал |
| 1 | Крышка двигателя | Чугун |
| 2 | Корпус двигателя | Чугун |
| 3 | Вал | Сталь 45 |
| 4 | Торцевое уплотнение двигателя | Графит / кабрид кремния Графит / карбид вольфрама |
| 5 | Корпус масляной камеры | Чугун |
| 6 | Торцевое уплотнение насоса | Карбид кремния / карбид вольфрама Карбид вольфрама / карбид вольфрама |
| 7 | Рабочее колеса | Чугун |
| 8 | Корпус насоса | Чугун |
| 9 | Датчик воды в масле | |
| 10 | Подшипник вала | |
| 11 | Электродвигатель | |
| 12 | Подшипник вала | |
| 13 | Кабельный ввод |

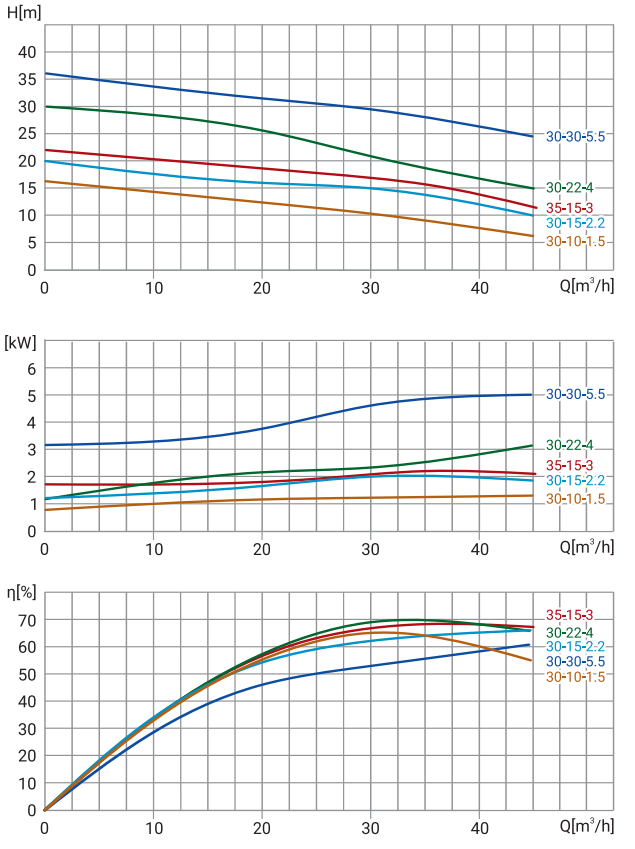

Гидравлические характеристики
| Модель | Артикул | P, кВт | Ǫном, м³/ч | Hном, м | Масса, кг | Длина кабеля, м |
| 65WQ30-10-1,5 | 19089994 | 1,5 | 30 | 10 | 29 | 10 |
| 65WQ30-15-2,2 | 19089993 | 2,2 | 30 | 15 | 30 | 10 |
| 65WQ35-15-3 | 19089992 | 3 | 35 | 15 | 40 | 10 |
| 65WQ30-22-4 | 19089991 | 4 | 30 | 22 | 46 | 10 |
| 65WQ30-30-5,5 | 19089990 | 5,5 | 30 | 30 | 67 | 10 |
Габаритные размеры
| Модель | D | A | D1 | D2 | D3 | N1-d1 | H | H1 | H2 | H3 | h | C |
| 65WQ30-10-1,5 | 65 | 258 | 110 | 160 | 130 | 4-13,5 | 520 | 240 | 65 | 489 | 20 | 80 |
| 65WQ30-15-2,2 | 65 | 258 | 110 | 160 | 130 | 4-13,5 | 545 | 240 | 65 | 514 | 20 | 80 |
| 65WQ35-15-3 | 65 | 273 | 110 | 160 | 130 | 4-13,5 | 583 | 240 | 65 | 541 | 20 | 80 |
| 65WQ30-22-4 | 65 | 278 | 110 | 160 | 130 | 4-13,5 | 610 | 240 | 65 | 528 | 20 | 80 |
| 65WQ30-30-5,5 | 65 | 339 | 110 | 160 | 130 | 4-13,5 | 619 | 240 | 65 | 557 | 20 | 80 |
| Модель | E | F | G | J | Ǫ | N2-d2 | M | P | R | S | I | BxL |
| 65WQ30-10-1,5 | 120 | 55 | 293 | 285 | 310 | 4-20,0 | 250 | 225 | 98 | 98 | 396 | 850x700 |
| 65WQ30-15-2,2 | 120 | 55 | 293 | 285 | 310 | 4-20,0 | 250 | 225 | 98 | 98 | 396 | 850x700 |
| 65WQ35-15-3 | 120 | 55 | 293 | 285 | 310 | 4-20,0 | 250 | 225 | 113 | 113 | 396 | 850x700 |
| 65WQ30-22-4 | 120 | 55 | 293 | 285 | 310 | 4-20,0 | 250 | 225 | 118 | 118 | 402 | 900x750 |
| 65WQ30-30-5,5 | 120 | 55 | 333 | 285 | 310 | 4-20,0 | 250 | 225 | 130 | 130 | 449 | 900x750 |
Листы данных
Лист данных 65WQ30-10-1,5
370,2 кб
Лист данных 65WQ30-15-2,2
371,8 кб
Лист данных 65WQ30-22-4
370,6 кб
Лист данных 65WQ30-30-5,5
367,5 кб
Лист данных 65WQ35-15-3
369 кб
