Артикул:
28019996
Модель—CMI 1-30T-BQCE
- CMI 1-20-BQCE
- CMI 1-20T-BQCE
- CMI 1-30-BQCE
- CMI 1-30T-BQCE
- CMI 1-40-BQCE
- CMI 1-40T-BQCE
- CMI 1-50-BQCE
- CMI 1-50T-BQCE
- CMI 1-60-BQCE
- CMI 1-60T-BQCE
- CMI 1-70-BQCE
- CMI 1-70T-BQCE
19 897 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CMI
Мощность, кВт
0.25
Напряжение, В
380
Номинальный ток, А
0.7
Максимальный напор, м
29
Расход, м3/ч
1
Материал корпуса
Нержавеющая сталь AISI304
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Резьба G
Патрубок на стороне всасывания
1"
Патрубок на напорной стороне
1"
Масса, кг
8
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120
Максимальная температура окружающей среды, °С
50
ОБЩИЕ СВЕДЕНИЯ
CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
ОСОБЕННОСТИ КОНСТРУКЦИИCMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
– все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
ОБЛАСТИ ПРИМЕНЕНИЯ
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
– перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.

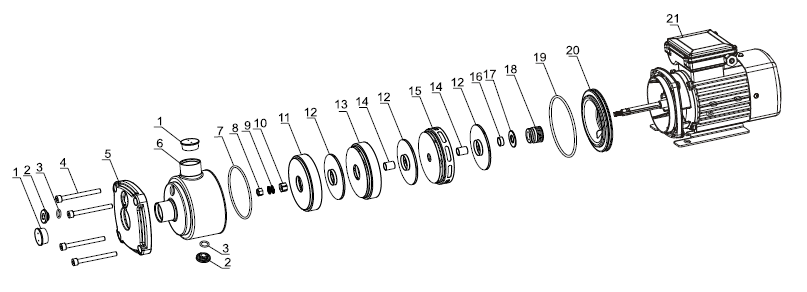

| № | Наименование | № | Наименование |
| 1 | Транспортировочная заглушка | 12 | Рабочее колесо |
| 2 | Заглушка | 13 | Промежуточная рабочая камера |
| 3 | Уплотнительное кольцо | 14 | Длинная втулка |
| 4 | Стяжной болт | 15 | Диффузор |
| 5 | Передняя крышка насоса | 16 | Короткая втулка |
| 6 | Корпус насоса | 17 | Шайба |
| 7 | Уплотнительное кольцо | 18 | Торцевое уплотнение |
| 8 | Гайка | 19 | Уплотнительное кольцо |
| 9 | Гравёр | 20 | Задняя крышка насоса |
| 10 | Гайка прижимная | 21 | Электродвигаель |
| 11 | Первая рабочая камера |
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Ча- стота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Ча- стота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Ток, А | Защита по току | Масса, кг |
| CMI 1-20-BQCE | 28019999 | 1 | 18 | 0,25 | 1х220 | 2 | есть | 7,6 |
| CMI 1-20T-BQCE | 28019998 | 1 | 18 | 0,25 | 3х380 | 0,7 | нет | 7,6 |
| CMI 1-30-BQCE | 28019997 | 1 | 26 | 0,25 | 1х220 | 2 | есть | 8 |
| CMI 1-30T-BQCE | 28019996 | 1 | 26 | 0,25 | 3х380 | 0,7 | нет | 8 |
| CMI 1-40-BQCE | 28019995 | 1 | 33 | 0,37 | 1х220 | 2,4 | есть | 8,3 |
| CMI 1-40T-BQCE | 28019994 | 1 | 33 | 0,37 | 3х380 | 1 | нет | 8,3 |
| CMI 1-50-BQCE | 28019993 | 1 | 38 | 0,37 | 1х220 | 2,4 | есть | 8,6 |
| CMI 1-50T-BQCE | 28019992 | 1 | 38 | 0,37 | 3х380 | 1 | нет | 8,6 |
| CMI 1-60-BQCE | 28019991 | 1 | 46 | 0,37 | 1х220 | 2,4 | есть | 9 |
| CMI 1-60T-BQCE | 28019990 | 1 | 46 | 0,37 | 3х380 | 1 | нет | 9 |
| CMI 1-70-BQCE | 28019989 | 1 | 53 | 0,55 | 1х220 | 3,8 | есть | 10 |
| CMI 1-70T-BQCE | 28019988 | 1 | 53 | 0,55 | 3х380 | 1,4 | нет | 10 |
|
Модель |
Размеры, мм | ||||||
| L1 | L2 | L3 | L4 | H | B1 | B2 | |
| CMI 1-20-BQCE | 318 | 128 | 96 | 68 | 170 | 158 | 125 |
| CMI 1-20T-BQCE | 318 | 128 | 96 | 68 | 174 | 158 | 125 |
| CMI 1-30-BQCE | 318 | 128 | 96 | 68 | 170 | 158 | 125 |
| CMI 1-30T-BQCE | 318 | 128 | 96 | 68 | 174 | 158 | 125 |
| CMI 1-40-BQCE | 336 | 146 | 96 | 86 | 170 | 158 | 125 |
| CMI 1-40T-BQCE | 336 | 146 | 96 | 86 | 174 | 158 | 125 |
| CMI 1-50-BQCE | 354 | 164 | 96 | 104 | 170 | 158 | 125 |
| CMI 1-50T-BQCE | 354 | 164 | 96 | 104 | 174 | 158 | 125 |
| CMI 1-60-BQCE | 390 | 199 | 96 | 140 | 170 | 158 | 125 |
| CMI 1-60T-BQCE | 390 | 199 | 96 | 140 | 174 | 158 | 125 |
| CMI 1-70-BQCE | 415 | 199 | 96 | 140 | 180 | 158 | 125 |
| CMI 1-70T-BQCE | 415 | 199 | 96 | 140 | 188 | 158 | 125 |
