CV 4-2 () — официальный дилер | Арт. 10019934

Контактная информация

г. Красноярск, ул. Карла Маркса 93А

nasos@nasosynsk.ru

CV 4-2

Вертикальные многоступенчатые насосы CV 4

В избранное

Артикул: 10019934

Модель—CV 4-2

CV 4-10
CV 4-12
CV 4-14
CV 4-16
CV 4-18
CV 4-19
CV 4-2
CV 4-22
CV 4-3
CV 4-4
CV 4-5
CV 4-6
CV 4-7
CV 4-8

38 644 ₽/шт

Под заказ

Оправить запрос

Наши менеджеры свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Серия

Мощность, кВт

0.37

Напряжение, В

380

Номинальный ток, А

Максимальный напор, м

Расход, м3/ч

Материал корпуса

Чугун ASTN 25B

Материал рабочего колеса

Нержавеющая сталь AISI 304

Стандарт подключения

Фланец DIN

Патрубок на стороне всасывания

DN 32

Патрубок на напорной стороне

DN 32

Монтажная длина, мм

250

Масса, кг

Максимальное рабочее давление, бар

Температура перекачиваемой жидкости, °С

-20...+120

Максимальная температура окружающей среды, °С

+40

Область применения

Водоснабжение/повышение давления

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

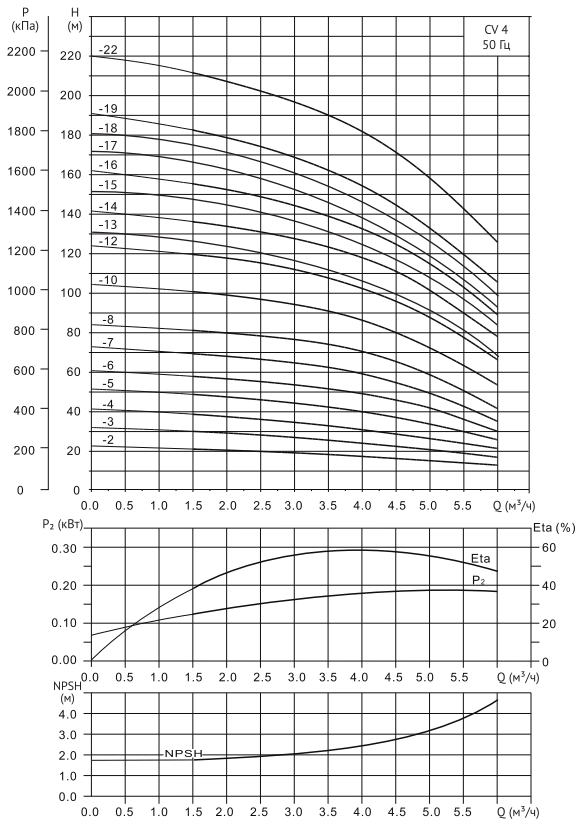

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	1,0	2,0	3,0	4,0	4,5	5,0	5,5	6,0
CV 4-2	0,37	H (м)	22	21	19,5	18	17	16	14	13
CV 4-3	0,55		31	29,5	28	24	22	21	19	18
CV 4-4	0,75		40	38	35	31	29	27	24	22
CV 4-5	1,1		50	48	44	40	38	34	30	26
CV 4-6	1,1		59	57	53	49	45	41	36	30
CV 4-7	1,5		71	69	65	59	55	50	43	36
CV 4-8	1,5		83	80	78	71	65	59	51	42
CV 4-10	2,2		103	100	95	87	80	79	73	54
CV 4-12	2,2		122	119	113	103	96	88	78	68
CV 4-13	3,0		124	120	115	107	102	99	89	77
CV 4-14	3,0		139	134	128	118	111	102	90	79
CV 4-15	3,0		145	138	132	124	120	114	100	85
CV 4-16	3,0		158	153	145	134	126	116	103	89
CV 4-17	4,0		163	157	150	141	135	128	115	95
CV 4-18	4,0		171	166	159	149	142	130	116	96
CV 4-19	4,0		186	180	170	155	145	133	117	98
CV 4-22	4,0		216	208	197	182	172	159	143	126

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM

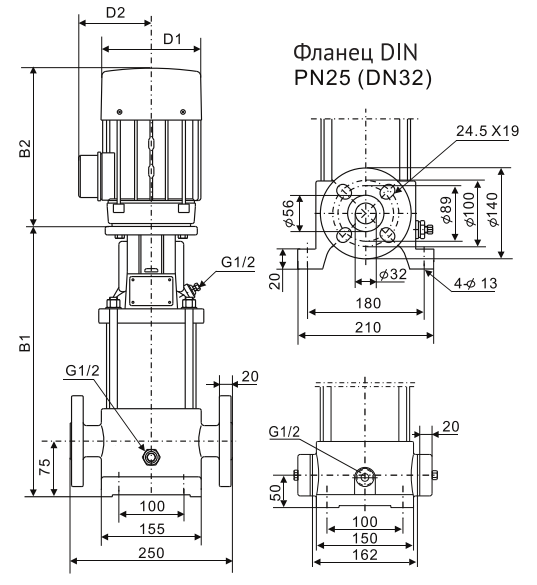

Габаритный чертеж

Размеры и масса

Модель	Размер, мм						Масса, кг
Модель	B1	B2	B1+B2	D	D1	D2	Масса, кг
CV 4-2	262	205	467	-	133	102	25
CV 4-3	280	205	485	-	133	102	25
CV 4-4	299	205	504	-	133	102	26
CV 4-5	322	241	563	-	154	111	26
CV 4-6	340	241	581	-	154	111	28
CV 4-7	358	241/293	599/651	-	154	111	33
CV 4-8	376	241/293	617/669	-	154	111	33
CV 4-10	420	241/293	695/713	-	177	116	35
CV 4-12	456	241/293	731/749	-	177	116	35
CV 4-13	474	275/293	749/767	-	177	116	38
CV 4-14	492	275/293	767/785	-	177	116	38
CV 4-15	510	275/293	785/803	-	197	116	38
CV 4-16	528	275/293	803/821	-	197	116	38
CV 4-17	546	305	851	-	197	148	38
CV 4-18	564	305	869	-	197	148	42
CV 4-19	602	305	907	-	197	148	48
CV 4-22	656	305	961	-	197	148	53

Каталог CV 11.03.2026 3,8 мб

Паспорт, инструкция по монтажу эксплуатации CV_CVF 2,9 мб

Листы данных

CV 4-2-0-HQCV 10019934 181,4 кб

CV 4-3-0-HQCV 10019933 183,1 кб

CV 4-4-0-HQCV 10019932 181,5 кб

CV 4-5-0-HQCV 10019931 182,9 кб

CV 4-6-0-HQCV 10019930 182,8 кб

CV 4-7-0-HQCV 10019929 182,3 кб

CV 4-8-0-HQCV 10019928 183 кб

CV 4-10-0-HQCV 10019927 181,4 кб

CV 4-12-0-HQCV 10019926 181,4 кб

CV 4-14-0-HQCV 10019924 181,4 кб

CV 4-16-0-HQCV 10019922 182,9 кб

CV 4-18-0-HQCV 10019920 183,1 кб

CV 4-19-0-HQCV 10019919 183,1 кб

CV 4-22-0-HQCV 10019918 181,4 кб
