Артикул:
19119797
Модель—DN 50
- DN 100
- DN 150
- DN 50
- DN 65
- DN 80
11 640 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
ATM
Материал корпуса
Чугун
Стандарт подключения
Фланец DIN
Температура перекачиваемой жидкости, °С
+1… +40
Автоматические трубные муфты для насосов WQ2
Автоматические трубные муфты позволяют легко извлекать насос из резервуара, облегчая замену насоса и проведение технического обслуживания.
| Наименование | Артикул |
| АТМ Wellmix для насосов WQ2 DN50 | 19119813 |
| АТМ Wellmix для насосов WQ2 DN65 | 19119812 |
| АТМ Wellmix для насосов WQ2 DN80 | 19119811 |
| АТМ Wellmix для насосов WQ2 DN100 | 19119810 |
| АТМ Wellmix для насосов WQ2 DN150 | 19119808 |
| АТМ Wellmix для насосов WQ2 DN65 (от 11 кВт) | 19119799 |
| АТМ Wellmix для насосов WQ2 DN80 (от 11 кВт) | 19119798 |
| АТМ Wellmix для насосов WQ2 DN100 (от 11 кВт) | 19119809 |
| АТМ Wellmix для насосов WQ2 DN150 (от 11 кВт) | 19119807 |

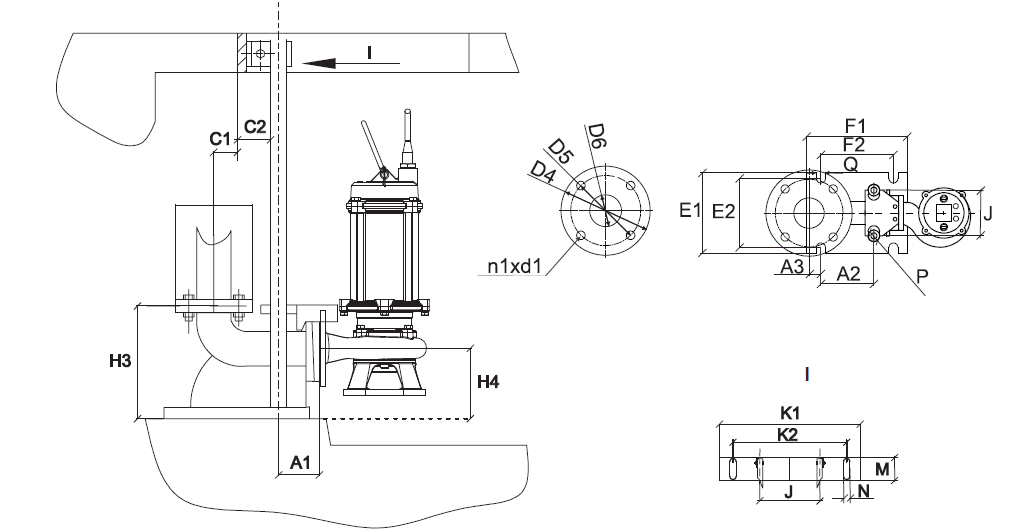

| Наим-е | Размеры | |||||||||||||||||||||
| H3 | H4 | C1 | C2 | A1 | A2 | A3 | E1 | E2 | F1 | F2 | ØQ | J | P | ØD4 | ØD5 | ØD6 | n1xØd1 | K1 | K2 | M | ØN | |
| DN50 | 208 | 130 | 44 | 61 | 74 | 86 | 19 | 130 | 112 | 164 | 118 | 15 | 104 | 26-27 | 142 | 110 | 50 | 4х14 | 266 | 215 | 44 | 12 |
| DN65 | 245 | 152,5 | 59,5 | 64 | 89,5 | 95,5 | 28 | 158 | 131 | 188 | 133 | 16 | 127 | 26-27 | 164 | 130 | 65 | 4х14 | 280 | 235 | 48,5 | 12 |
| DN80 | 281,5 | 171 | 76,5 | 72 | 100,5 | 117,5 | 31 | 189 | 154 | 225 | 160 | 17 | 146,5 | 42 | 190 | 150 | 80 | 4x18 | 321 | 266 | 51 | 12 |
| DN100 | 336 | 194 | 87 | 73 | 120 | 140,5 | 18,5 | 212 | 162 | 264 | 195 | 20 | 169 | 42 | 210 | 170 | 100 | 4x18 | 368 | 308 | 53 | 12 |
| DN150 | 416 | 267 | 128 | 75 | 158 | 160 | 42 | 262 | 220 | 332 | 240 | 20 | 200 | 42 | 268 | 225 | 150 | 8x18 | 287 | 165 | 57 | 13 |
| DN50 (от 11 кВт) | 212 | 160 | 70 | 61 | 88 | 121 | 10 | 163 | 140 | 216 | 167 | 20 | 104 | 26-27 | 142 | 125 | 50 | 4x18 | 260 | 215 | 44 | 12 |
| DN65 (от 11 кВт) | 267 | 195 | 97 | 64 | 83,5 | 137 | 24 | 202 | 170 | 242 | 185 | 20 | 127 | 26-27 | 161 | 130 | 65 | 4x18 | 270 | 225 | 48,5 | 12 |
| DN80 (от 11 кВт) | 306 | 183,5 | 88 | 72 | 101 | 122 | 38 | 257 | 215 | 225 | 155 | 20 | 146,5 | 42 | 190 | 150 | 80 | 4x18 | 321 | 266 | 51 | 12 |
| DN100 (от 11 кВт) | 348 | 225 | 120 | 73 | 105 | 140,5 | 52,5 | 293 | 262 | 257 | 176 | 20 | 320 | 42 | 212 | 170 | 100 | 4x18 | 368 | 308 | 53 | 12 |
| DN150 (от 11 кВт) | 482 | 298 | 209,5 | 82 | 189,5 | 210,5 | 81 | 362 | 285 | 408 | 300 | 20 | 280 | 42 | 282 | 225 | 150 | 8x18 | 388 | 250 | 57 | 14 |
