NBW 150-125-250-7.5/4

Общие сведения
Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.

Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.

Конструкция

№	Деталь	Материал
1	Корпус насоса	Нерж. сталь AISI 304/чугун НТ200
2	Рабочее колесо	Чугун НТ200
3	Торцевое уплотнение
4	Уплотнительное кольцо	Резина
5	Фонарь	Чугун НТ200
6	Уплотнение вала	Резина
7	Вал	Нерж. сталь AISI 304
8	Подшипник
9	Ротор	Углеродистая сталь
10	Корпус двигателя	Алюминий
11	Дополнительная опора	Пластик
12	Задняя крышка	Чугун
13	Уплотнение вала	Резина
14	Крышка вентилятора	Алюминий
15	Вентилятор охлаждения	Пластик
16	Крепёжный болт	Сталь
17	Крышка платы управления	Алюминий
18	Плата управления	Пластик
19	Крепление рабочего колеса	Сталь
20	Защитный экран	Резина
21	Крепёжный болт	Сталь
22	Гайка рабочего колеса	Оцинкованная сталь
23	Выпускной клапан	Латунь
24	Прокладка фланца	Резина
25	Ответный фланец	Оцинкованная сталь
26	Болты фланца	Сталь

Электродвигатель
Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.

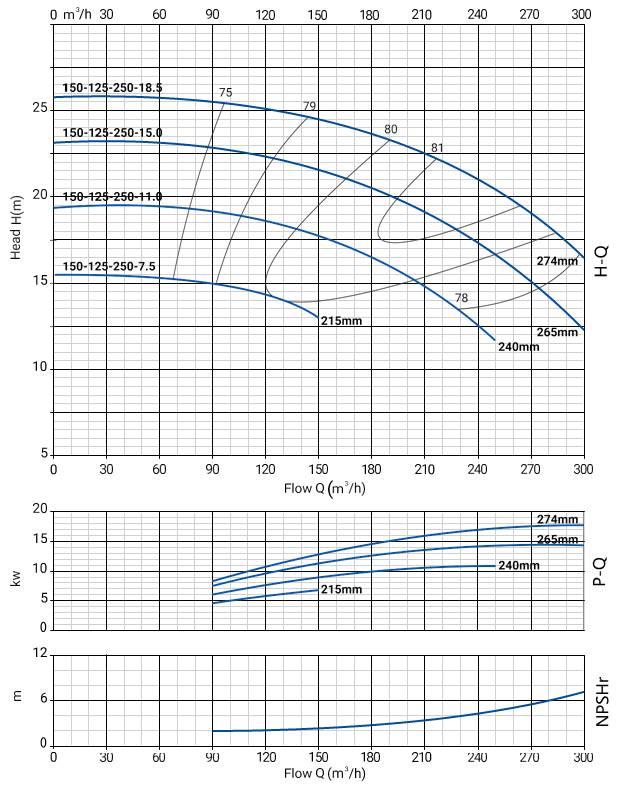

Модель	Артикул	P, кВт	Ǫн, м3/ч	Hн, м
NBW 150-125-250-11.0/4-380-G-BQQE	21069871	11	172	17
NBW 150-125-250-15.0/4-380-G-BQQE	21069870	15	210	19
NBW 150-125-250-18.5/4-380-G-BQQE	21069869	18,5	243	21
NBW 150-125-250-7.5/4-380-G-BQQE	21069872	7,5	120	14,5

Модель	Габаритные и присоединительные размеры, мм
	a	f	h	h1	n	n1	n1'	n2	b	w	m	s1	s1'
NBW 150-125-250-11.0/4-380-G-BQQE	140	888	605	250	500	315	254	400	120	298	210	19	15
NBW 150-125-250-15.0/4-380-G-BQQE	140	888	605	250	500	315	254	400	120	298	210	19	15
NBW 150-125-250-18.5/4-380-G-BQQE	140	932	605	250	500	315	254	400	120	298	254	19	15
NBW 150-125-250-7.5/4-380-G-BQQE	140	718	605	250	500	315	216	400	120	249	140	19	12
