NKW 150-125-400-30/4

NKW – серия насосов консольного типа.
Насосы NKW - это центробежные одноступенчатые несамовсасывающие насосы с осевым всасывающим и радиальным напорным патрубками. Соединение с трубопроводами фланцевого типа.
Размеры и номинальные характеристики соответствуют стандарту EN 733.
Перекачиваемая среда – чистая вода и жидкости, химически не агрессивные к материалам насоса. Температура перекачиваемой жидкости от -10 ºС до +120 ºС.
Серия NKW включает в себя насосы с 2-полюсным и с 4-полюсным электродвигателями. Производительность насосов с 2-полюсным электродвигателем достигает 1000 м3/ч, максимальный напор – 164 м. Производительность насосов с 4-полюсным электродвигателем достигает 1500 м3/ч и напора 72 м.

Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 ºС до +50 ºС.
Если температура окружающей среды превышает рекомендованную максимальную температуру, или высота над уровнем моря значительна, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.

Конструкция

№	Деталь
1	Фланец всасывающего патрубка
2	Фланец напорного патрубка
3	Корпус насоса
4	Рабочее колесо
5	Торцевое уплотнение
6	Уплотнительное кольцо
7	Крышка корпуса насоса
8	Вал насоса
9	Крышка подшипника
10	Подшипник
11	Корпус подшипникового узла
12	Подшипник
13	Муфта соединительная
14	Вал двигателя
15	Электродвигатель
16	Кожух вентилятора элетродвигателя
17	Клеммная коробка
18	Гайка рабочего колеса

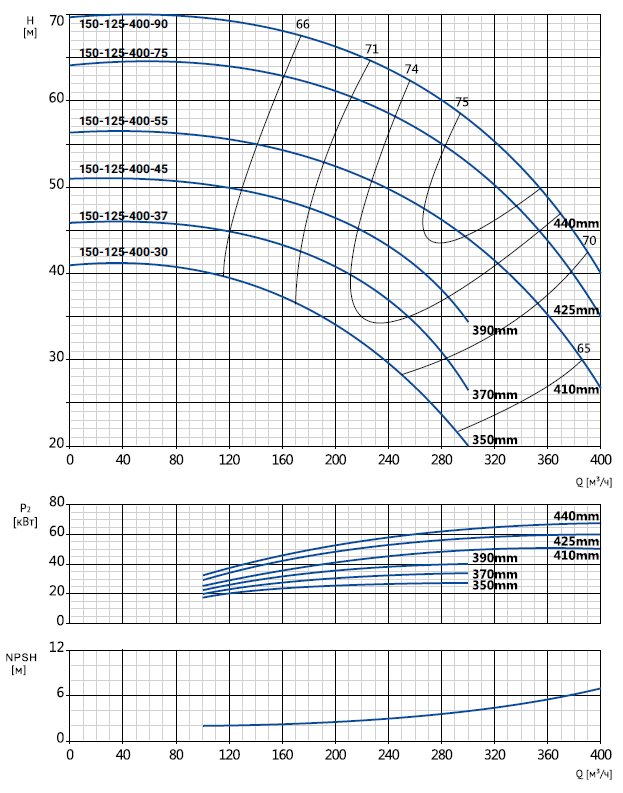

Модель	Артикул	Р, кВт	Сила тока, А	Ǫном, м³/ч	H ном, м
NKW 150-125-400-30/4	26069845	30	56,6	205	33
NKW 150-125-400-37/4	26069844	37	69,6	237	37,5
NKW 150-125-400-45/4	26069843	45	84,4	247	41,5
NKW 150-125-400-55/4	26069842	55	103	280	46
NKW 150-125-400-75/4	26069841	75	136	310	51,5
NKW 150-125-400-90/4	26069840	90	163	325	54,5
