NKW 80-65-200-15/2

NKW – серия насосов консольного типа.
Насосы NKW - это центробежные одноступенчатые несамовсасывающие насосы с осевым всасывающим и радиальным напорным патрубками. Соединение с трубопроводами фланцевого типа.
Размеры и номинальные характеристики соответствуют стандарту EN 733.
Перекачиваемая среда – чистая вода и жидкости, химически не агрессивные к материалам насоса. Температура перекачиваемой жидкости от -10 ºС до +120 ºС.
Серия NKW включает в себя насосы с 2-полюсным и с 4-полюсным электродвигателями. Производительность насосов с 2-полюсным электродвигателем достигает 1000 м3/ч, максимальный напор – 164 м. Производительность насосов с 4-полюсным электродвигателем достигает 1500 м3/ч и напора 72 м.

Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 ºС до +50 ºС.
Если температура окружающей среды превышает рекомендованную максимальную температуру, или высота над уровнем моря значительна, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.

Конструкция

№	Деталь
1	Фланец всасывающего патрубка
2	Фланец напорного патрубка
3	Корпус насоса
4	Рабочее колесо
5	Торцевое уплотнение
6	Уплотнительное кольцо
7	Крышка корпуса насоса
8	Вал насоса
9	Крышка подшипника
10	Подшипник
11	Корпус подшипникового узла
12	Подшипник
13	Муфта соединительная
14	Вал двигателя
15	Электродвигатель
16	Кожух вентилятора элетродвигателя
17	Клеммная коробка
18	Гайка рабочего колеса

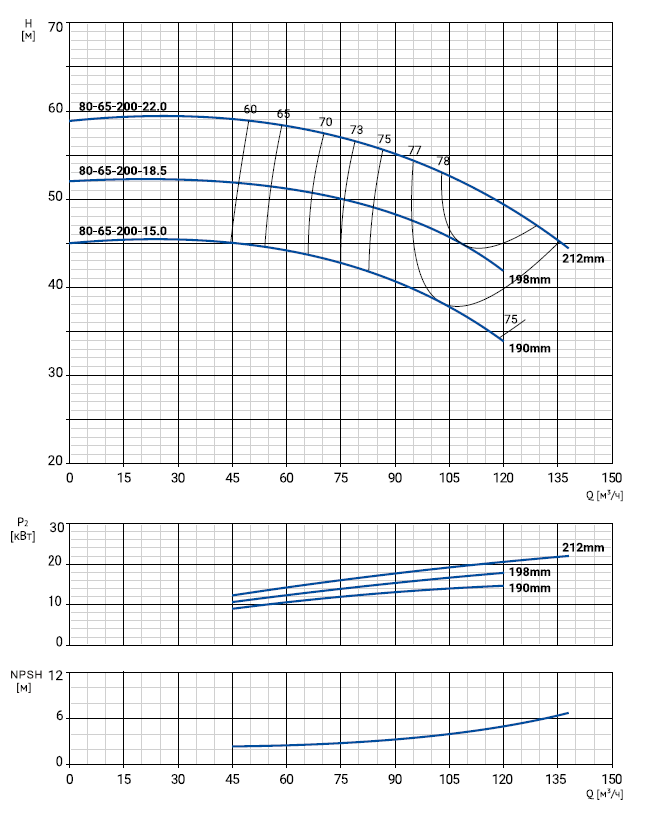

Модель	Артикул	Р, кВт	Сила тока, А	Ǫном, м³/ч	H ном, м
NKW 80-65-200-15/2	26069976	15	28,4	85	41,5
NKW 80-65-200-18,5/2	26069975	18,5	34,7	95	47,5
NKW 80-65-200-22/2	26069974	22	41,1	115	50,5
