DrainLift BOX-32/11HD D O

Тип

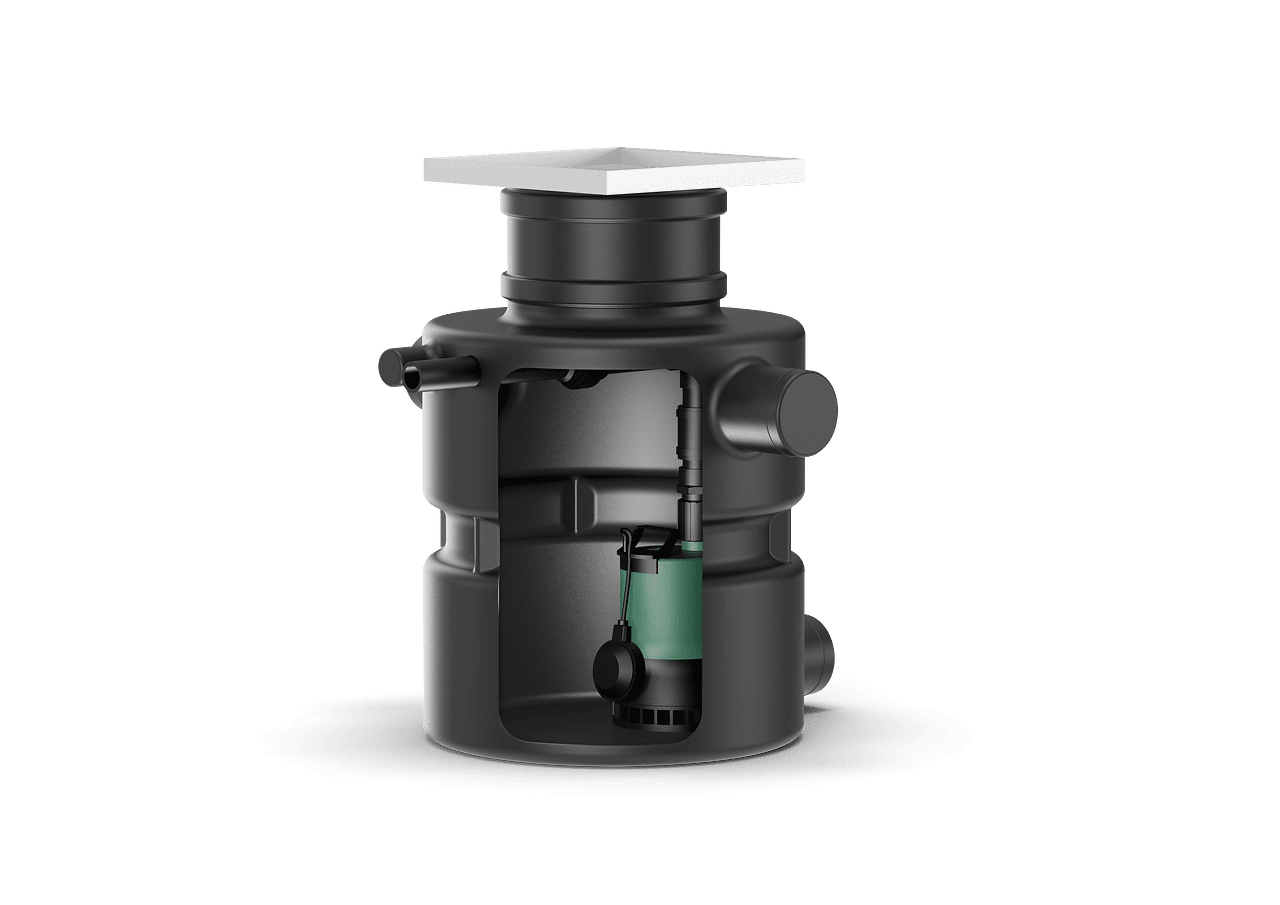

Компактная, полностью автоматически работающая напорная установка для отвода сточных вод для монтажа на полу и под полом зданий.

Применение

• В качестве установки водоотведения внутри зданий (монтаж на полу)
• В качестве насосной шахты внутри зданий (монтаж под полом)
• Для дренажа с защитой от обратного потока следующих мест:
  • Места слива, расположенные ниже уровня обратного подпора
  • Места слива, дренаж которых невозможен за счет естественного перепада высот.

Жидкости

Перекачивание сточных вод согласно 12050

Насосы выполняют требования стандарта EN 12050-2.

Оснащение/функция

DrainLift BOX …

• Погружной насос с датчиком контроля температуры обмотки электродвигателя
• Установленный поплавковый выключатель
• Готовность к подключению

DrainLift BOX … D

• Погружной насос с датчиком контроля температуры обмотки электродвигателя
• Установленный поплавковый выключатель
• Готовность к подключению

DrainLift Box … DS

• Погружной насос с датчиком контроля температуры обмотки электродвигателя
• Отдельный поплавковый выключатель в шахте
• Прибор управления с энергонезависимой аварийной сигнализацией и обобщенной сигнализацией неисправности

Расшифровка наименования

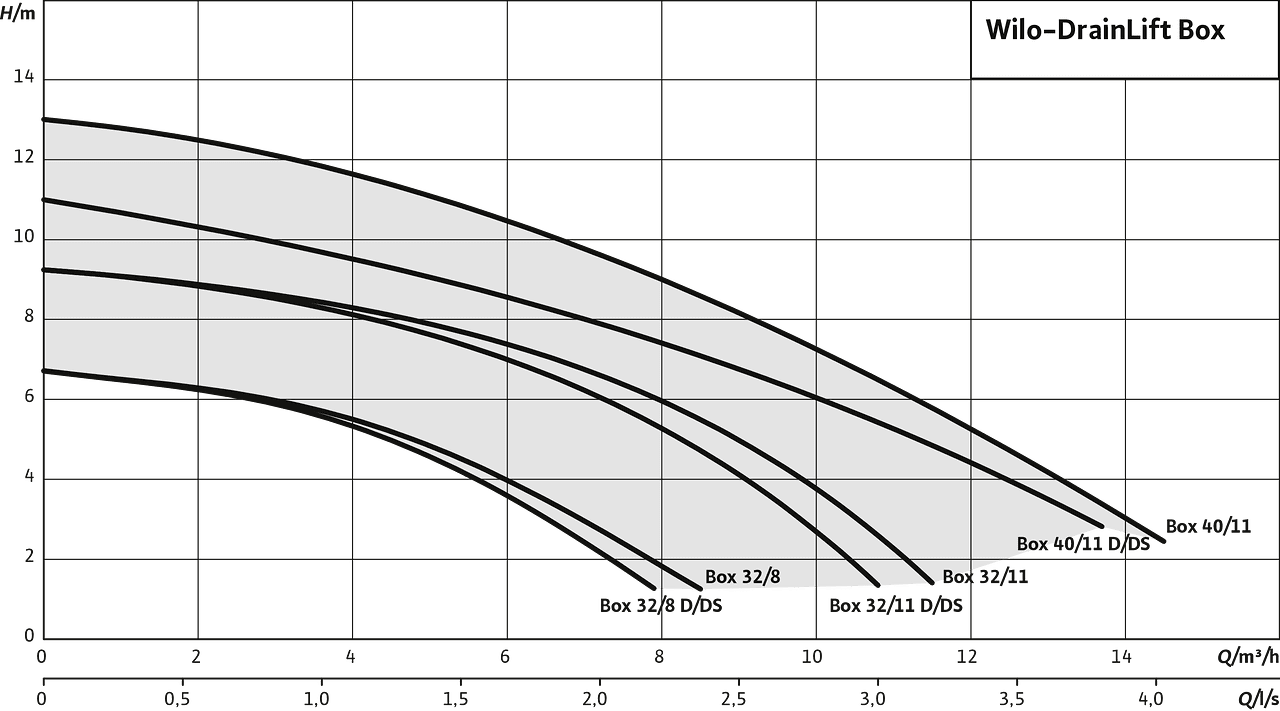

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц
• Подсоединение к напорному патрубку: 40 мм
• Приточный патрубок: 110 мм (DN 100)
• Вентиляционный патрубок: 110 мм (DN 100)
• Объем резервуара: 113 л
• Объем включения: 22 … 30 л
• Класс защиты прибора управления (для исполнения DS): IP54

Материалы

DrainLift BOX-32 …

• Шахта:
  • Резервуар: PE
  • Система трубопроводов: PE
  • Обратный клапан: PE
• Насос:
  • Корпус насоса: PP-GF30
  • Корпус электродвигателя: 1.4301 (AISI 304) Исполнение HD: AISI 316L
  • Рабочее колесо: PPE/PS-GF20
  • Уплотнение со стороны электродвигателя: NBR
  • Уплотнение, со стороны перекачиваемой жидкости: C/SIC (BQ1PFF)
  • Уплотнение, статическое: NBR

DrainLift BOX-40 …

• Шахта:
  • Резервуар: PE
  • Система трубопроводов: PE
  • Обратный клапан: PE
• Насос:
  • Корпус насоса: EN-GJL-200 (ASTM A48 класс 30)
  • Корпус электродвигателя: 1.4301 (AISI 304)
  • Рабочее колесо: PK-GF30
  • Уплотнение со стороны электродвигателя: NBR
  • Уплотнение, со стороны перекачиваемой жидкости: C/MgSi (BXPFF)
  • Уплотнение, статическое: NBR

Тип

DrainLift BOX-32 … и DrainLift BOX-32 … D …

Газо- и водонепроницаемый накопительный резервуар из пластика с внутренними поверхностями, на которых не образуются отложения. Два смещенных на 180° подсоединения DN 100 для приточного отверстия, а также для удаления воздуха и кабельного ввода. Подсоединение к напорному патрубку размещено со смещением на 90° сбоку относительно обоих подсоединений. Крышка служит в качестве контрольного отверстия для упрощения техобслуживания установки.

Насос для отвода сточных вод со встроенным взмучивающим устройством (вихревая функция), открытым многолопастным рабочим колесом и вертикальным резьбовым подсоединением. Корпус насоса, всасывающий фильтр и рабочее колесо — из композитного материала. 1~ электродвигатель (охлаждение кожухом) со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Корпус электродвигателя из нержавеющей стали. Заполненная маслом камера уплотнений с двойным уплотнением: со стороны электродвигателя установлено манжетное уплотнение вала, со стороны насоса — торцевое уплотнение. Кабель электропитания с поплавковым выключателем и установленным штекером (CEE 7/7).

Вихревая функция обеспечивает непрерывное завихрение в области всасывания насоса. Завихрение предотвращает оседание и отложение осаждающихся веществ. При этом достигается чистота дна шахты и исключается образование запахов.

Контроль уровня осуществляется с помощью поплавкового выключателя, установленного на насосе. Уровень переключения «Насос вкл./выкл.» определяется длиной кабеля поплавкового выключателя.

DrainLift BOX-32 … DS …

Газо- и водонепроницаемый накопительный резервуар из пластика с внутренними поверхностями, на которых не образуются отложения. Два смещенных на 180° подсоединения DN 100 для приточного отверстия, а также для удаления воздуха и кабельного ввода. Подсоединение к напорному патрубку размещено со смещением на 90° сбоку относительно обоих подсоединений. Крышка служит в качестве контрольного отверстия для упрощения техобслуживания установки.

Насос для отвода сточных вод со встроенным взмучивающим устройством (вихревая функция), открытым многолопастным рабочим колесом и вертикальным резьбовым подсоединением. Корпус насоса, всасывающий фильтр и рабочее колесо — из композитного материала. 1~ электродвигатель (охлаждение кожухом) со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Корпус электродвигателя из нержавеющей стали. Заполненная маслом камера уплотнений с двойным уплотнением: со стороны электродвигателя установлено манжетное уплотнение вала, со стороны насоса — торцевое уплотнение. Кабель электропитания с поплавковым выключателем и установленным штекером (CEE 7/7).

Вихревая функция обеспечивает непрерывное завихрение в области всасывания насоса. Завихрение предотвращает оседание и отложение осаждающихся веществ. При этом достигается чистота дна шахты и исключается образование запахов.

Контроль уровня осуществляется с помощью отдельного поплавкового выключателя в резервуаре и прибора управления. Прибор управления предварительно настроен. Уровень переключения «Насос вкл.» определяется длиной кабеля поплавкового выключателя. Уровень переключения «Насос выкл.» определяется настроенным временем задержки выключения в приборе управления. Прибор управления предлагает указанные далее функции.

• Обобщенная сигнализация неисправности (SSM)
• Сигнализация высокого уровня воды — дополнительный поплавковый выключатель доступен в качестве принадлежностей
• Встроенный зуммер, энергонезависимый — в комплект поставки входит аккумулятор 9 В

DrainLift BOX-40 … и DrainLift BOX-40 … D …

Газо- и водонепроницаемый накопительный резервуар из пластика с внутренними поверхностями, на которых не образуются отложения. Два смещенных на 180° подсоединения DN 100 для приточного отверстия, а также для удаления воздуха и кабельного ввода. Подсоединение к напорному патрубку размещено со смещением на 90° сбоку относительно обоих подсоединений. Крышка служит в качестве контрольного отверстия для упрощения техобслуживания установки.

Насос для отвода сточных вод со свободновихревым рабочим колесом и вертикальным резьбовым подсоединением. Гидравлический корпус из серого чугуна, рабочее колесо из пластика. Электродвигатель в однофазном исполнении (1~) с поверхностным охлаждением, со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Корпус электродвигателя из нержавеющей стали. Заполненная маслом камера уплотнений с двойным уплотнением: со стороны электродвигателя установлено манжетное уплотнение вала, со стороны насоса — торцевое уплотнение. Отсоединяемый кабель электропитания с поплавковым выключателем и установленным штекером (CEE 7/7).

Контроль уровня осуществляется с помощью поплавкового выключателя, установленного на насосе. Уровень переключения «Насос вкл./выкл.» определяется длиной кабеля поплавкового выключателя.

DrainLift BOX-40 … DS …

Газо- и водонепроницаемый накопительный резервуар из пластика с внутренними поверхностями, на которых не образуются отложения. Два смещенных на 180° подсоединения DN 100 для приточного отверстия, а также для удаления воздуха и кабельного ввода. Подсоединение к напорному патрубку размещено со смещением на 90° сбоку относительно обоих подсоединений. Крышка служит в качестве контрольного отверстия для упрощения техобслуживания установки.

Насос для отвода сточных вод со свободновихревым рабочим колесом и вертикальным резьбовым подсоединением. Гидравлический корпус из серого чугуна, рабочее колесо из пластика. Электродвигатель в однофазном исполнении (1~) с поверхностным охлаждением, со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Корпус электродвигателя из нержавеющей стали. Заполненная маслом камера уплотнений с двойным уплотнением: со стороны электродвигателя установлено манжетное уплотнение вала, со стороны насоса — торцевое уплотнение. Отсоединяемый кабель электропитания с установленным штекером (CEE 7/7).

Контроль уровня осуществляется с помощью отдельного поплавкового выключателя в резервуаре и прибора управления. Прибор управления предварительно настроен. Уровень переключения «Насос вкл.» определяется длиной кабеля поплавкового выключателя. Уровень переключения «Насос выкл.» определяется настроенным временем задержки выключения в приборе управления. Прибор управления предлагает указанные далее функции.

• Обобщенная сигнализация неисправности (SSM)
• Сигнализация высокого уровня воды — дополнительный поплавковый выключатель доступен в качестве принадлежностей
• Встроенный зуммер, энергонезависимый — в комплект поставки входит аккумулятор 9 В

Комплект поставки

DrainLift BOX … E

• Синтетическая шахта со встроенной системой трубопроводов
• Система трубопроводов с обратным клапаном
• Насос с поплавковым выключателем и штекером
• Напорный шланг (внутренний диаметр: 40 мм/1,5 дюйма; длина: 7 см/2,8 дюйма), вкл. хомуты для шланга
• Уплотнительное кольцо для уплотнения крышки резервуара и для нераспространения запахов

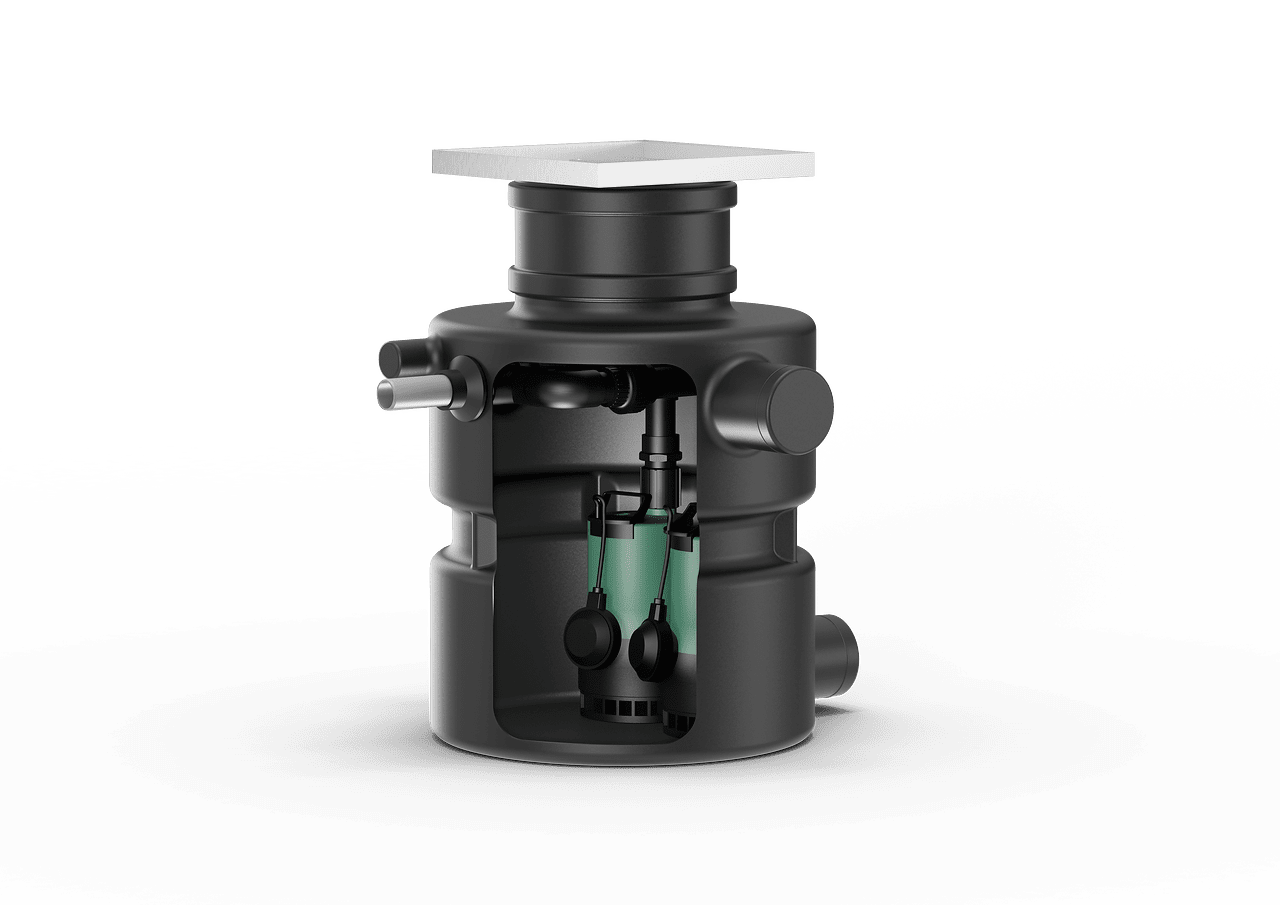

• Монтаж под полом
  • Крышка резервуара с ревизионным люком под плитку и напольным сливом
  • Декоративная монтажная крышка

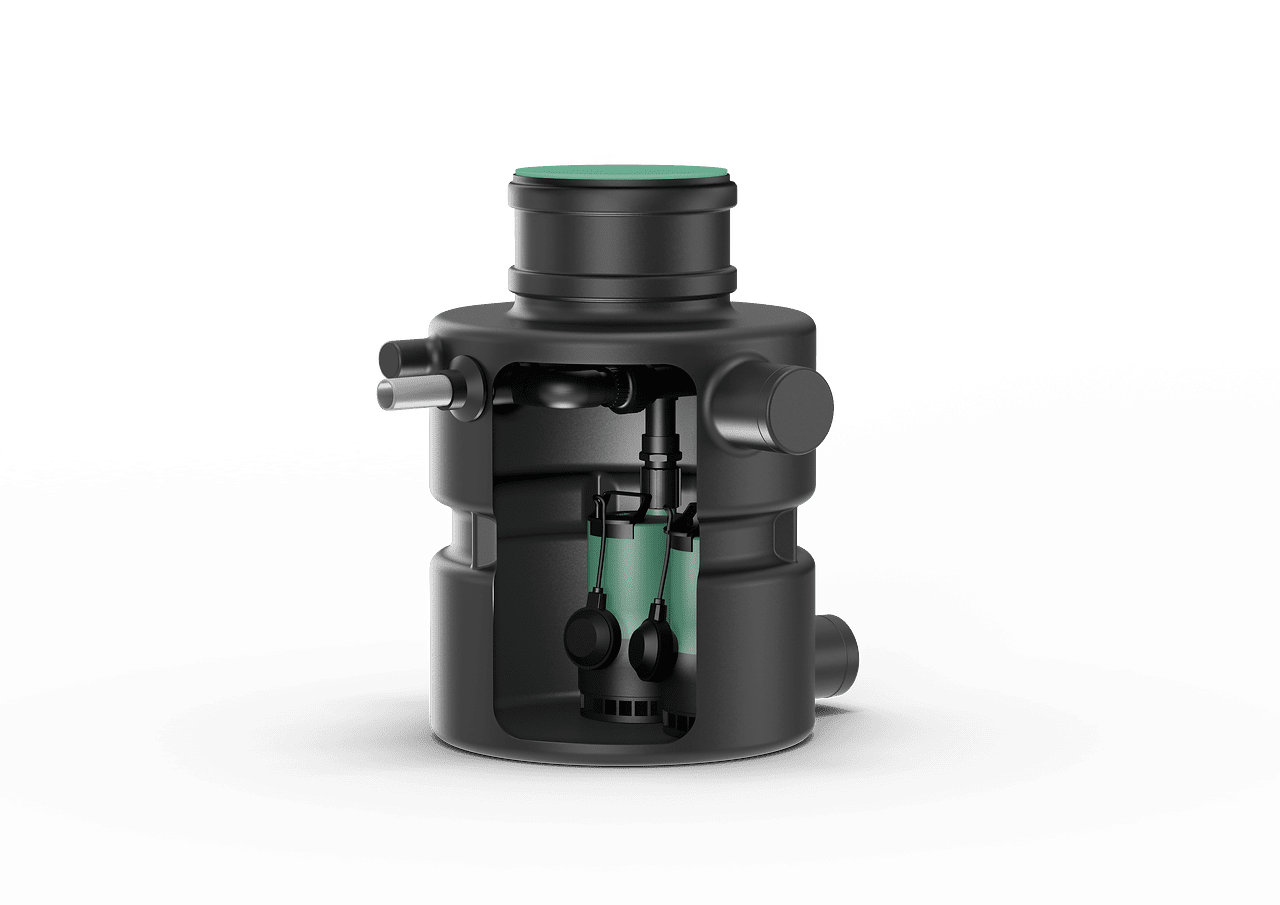

• Напольный монтаж
  • Крышка резервуара (муфтовая заглушка канализационной трубы)
  • Крепежный материал для защиты от противодавления
• Инструкция по монтажу и эксплуатации

DrainLift BOX … D

• Синтетическая шахта со встроенной системой трубопроводов
• Система трубопроводов с обратным клапаном и коллектором
• Два насоса с поплавковым выключателем и штекером
• Напорный шланг (внутренний диаметр: 40 мм/1,5 дюйма; длина: 7 см/2,8 дюйма), вкл. хомуты для шланга
• Уплотнительное кольцо для уплотнения крышки резервуара и для нераспространения запахов
• Монтаж под полом
  • Крышка резервуара с ревизионным люком под плитку и напольным сливом
  • Декоративная монтажная крышка
• Напольный монтаж
  • Крышка резервуара (муфтовая заглушка канализационной трубы)
  • Крепежный материал для защиты от противодавления
• Инструкция по монтажу и эксплуатации

DrainLift Box … DS

• Синтетическая шахта со встроенной системой трубопроводов
• Система трубопроводов с обратным клапаном и коллектором
• Два насоса со штекером
• Напорный шланг (внутренний диаметр: 40 мм/1,5 дюйма; длина: 7 см/2,8 дюйма), вкл. хомуты для шланга
• Уплотнительное кольцо для уплотнения крышки резервуара и для нераспространения запахов
• Монтаж под полом
  • Крышка резервуара с ревизионным люком под плитку и напольным сливом
  • Декоративная монтажная крышка
• Напольный монтаж
  • Крышка резервуара (муфтовая заглушка канализационной трубы)
  • Крепежный материал для защиты от противодавления
• Прибор управления с поплавковым выключателем и штекером
• Аккумулятор 9 В
• Инструкция по монтажу и эксплуатации

Принадлежности

• Манжета − для защиты от проникновения грунтовых вод при монтаже под полом.
• Приборы аварийной сигнализации − для определения протечек.
• Поплавковый выключатель − для определения уровня затопления.
• Мембранный насос − для аварийного опорожнения.
• Запорный клапан
