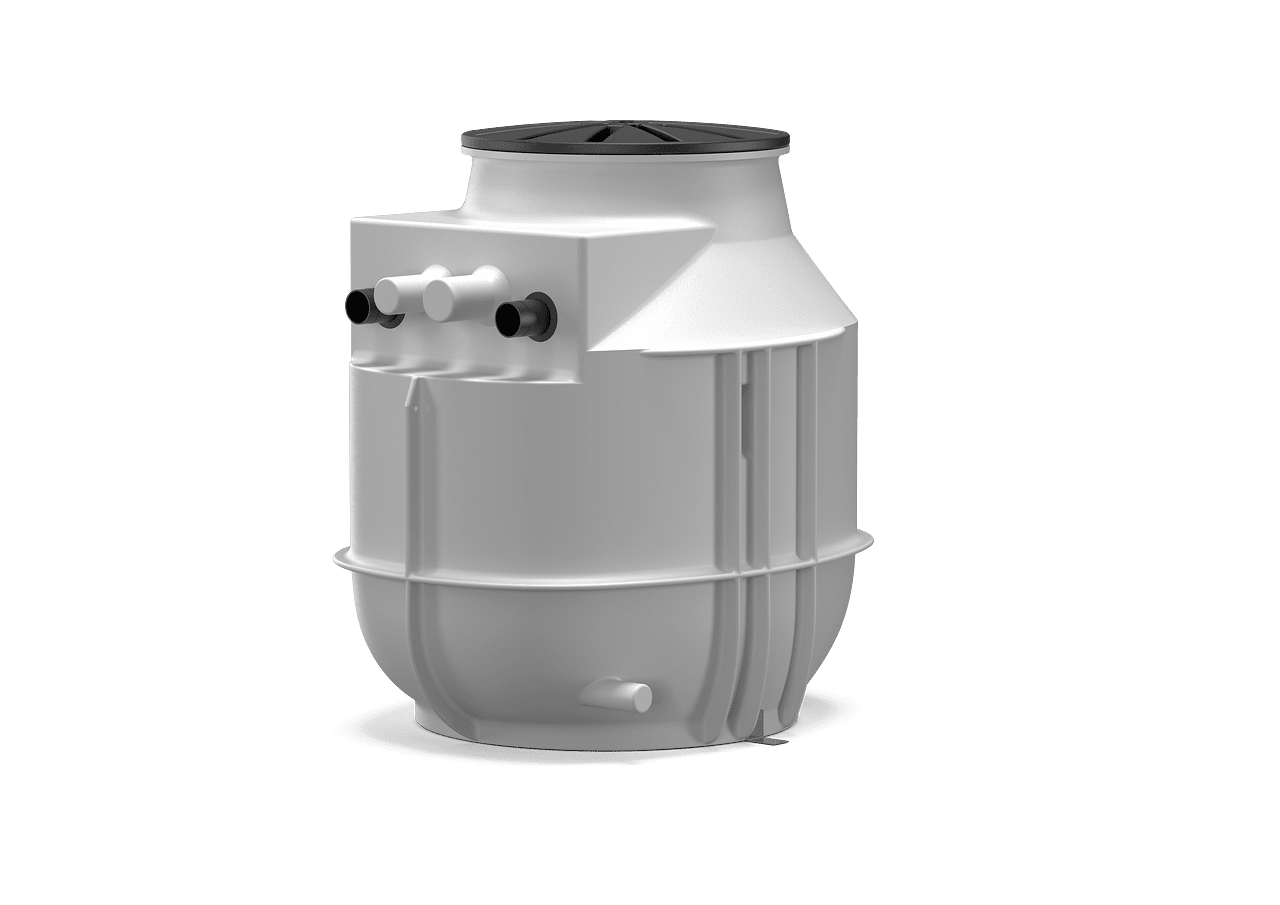

DrainLift WS40E BASIC/M3S-08-523/0-EF

Тип

Пластиковая шахта в виде одно- или двухнасосной установки. Подходит для бесколодезной установки (под полом) или для установки в здании (над полом).

Применение

• В качестве установки для водоотведения внутри зданий (над полом).
• В качестве насосной шахты вне зданий (под полом).
• Для дренажа с защитой от обратного потока следующих мест:
  • Места слива, расположенные ниже уровня обратного подпора
  • Места слива, дренаж которых невозможен за счет естественного перепада высот

Жидкости

Перекачивание сточных вод согласно 12050

EN 12050-1:

• DrainLift WS50E BASIC/M3-06-523/0-EF
• DrainLift WS50E BASIC/U-06-523/0-EF
• DrainLift WS50D BASIC/M3-06-523/1-O
• DrainLift WS50D BASIC/U-06-523/1-O
• DrainLift WS40E BASIC/M3S-08-523/0-EF
• DrainLift WS40E BASIC/M3S-08-540/3-O
• DrainLift WS40E BASIC/F3S-015-523/3-O

EN 12050-2:

• DrainLift WS40E BASIC/M3-06-523/0-EF
• DrainLift WS40E BASIC/M3-06-540/3-O
• DrainLift WS40D BASIC/M3-06-523/3-O
• DrainLift WS40D BASIC/M3-06-540/3-O

Оснащение/функция

• Запорный шаровой кран
• Обратный клапан
• Прибор управления (в зависимости от типа)
• Контроль уровня с поплавковым выключателем или датчиком уровня
• Погружной насос с датчиком контроля температуры обмотки электродвигателя

Расшифровка наименования

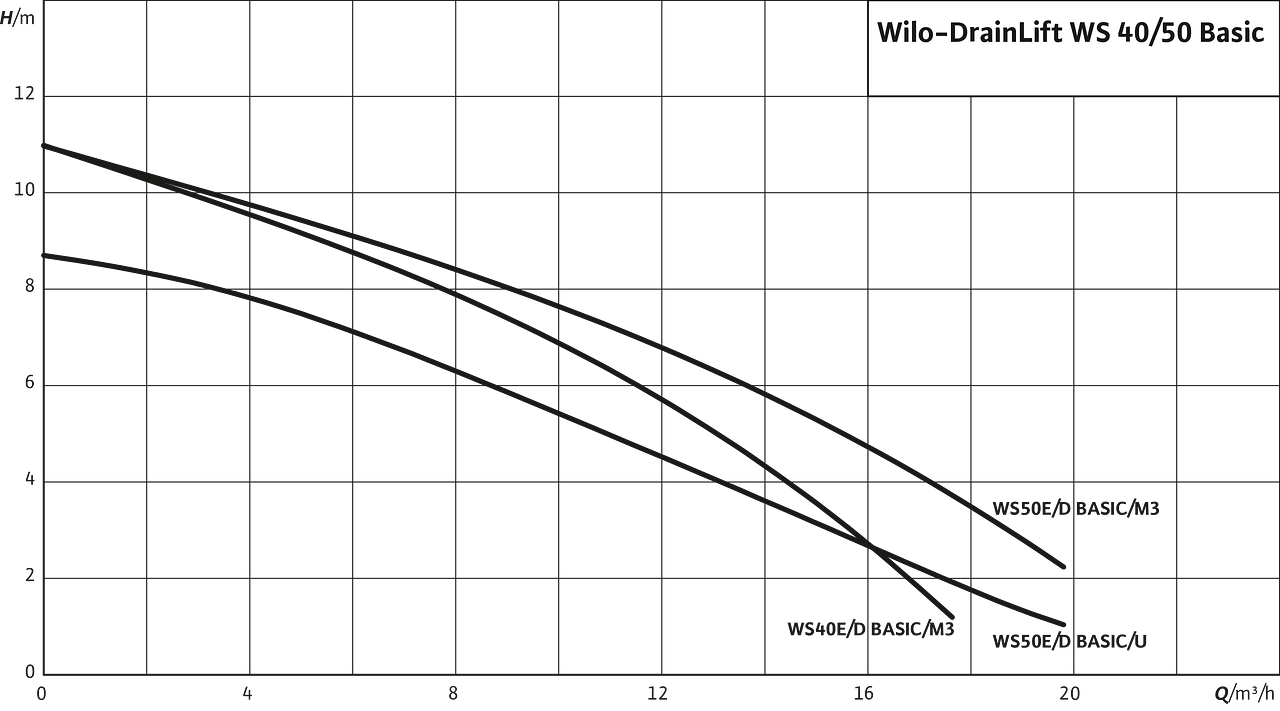

Технические характеристики

Объем резервуара: 255 л/67 US.liq.gal. (WS…E)/400 л/105 US.liq.gal. (WS…D)

Максимальное давление в напорном трубопроводе: 6 бар (87 фунтов на кв. дюйм)

Подсоединение к напорному патрубку: G 2/50 мм (WS 40), G 2½ /63 мм (WS 50)

Приточный патрубок: от DN/OD 32 до DN/OD 160 или DN 200

Вентиляционный патрубок: DN/OD 75

Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц

Температура перекачиваемой жидкости: 3…40 °C (37…104 °F), макс. 65 °C (149 °F) за 5 мин

Температура окружающей среды макс.: 3 … 40 °C (37 … 104 °F)

Материалы

Насосная шахта

• Насосная шахта: Полиэтилен
• Система трубопроводов: ПВХ
• Запорный кран: ПВХ
• Обратный клапан: PPS

Насос для отвода сточных вод (без режущего механизма)

• Rexa MINI3:
  • Гидравлический корпус: EN-GJL-200 (ASTM A48 Class 30)
  • Рабочее колесо: PK-GF30
  • Корпус электродвигателя: 1.4301 (AISI 304)
  • Уплотнение со стороны насоса: C/MgSi
  • Уплотнение со стороны электродвигателя: NBR
• Rexa UNI:
  • Гидравлический корпус: PP-GF30
  • Рабочее колесо: PP-GF30.
  • Корпус электродвигателя: 1.4301 (AISI 304)
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: C/Cr

Насос для отвода сточных вод (с режущим механизмом)

• Rexa MINI3-S:
  • Гидравлический корпус: EN-GJL-200 (ASTM A48 Class 30)
  • Рабочее колесо: EN-GJL-250 (ASTM A48 Class 35/40B)
  • Режущий механизм: 1.4528/59 HRC (AISI 440B+Co)
  • Корпус электродвигателя: 1.4301 (AISI 304)
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: NBR
• Rexa FIT-S:
  • Гидравлический корпус: EN-GJL-200 (ASTM A48 Class 30)
  • Рабочее колесо: EN-GJL-250 (ASTM A48 Class 35/40B)
  • Режущий механизм: 1.4528/59 HRC (AISI 440B+Co)
  • Корпус электродвигателя: 1.4301 (AISI 304)
  • Уплотнение со стороны насоса: SiC/SiC
  • Уплотнение со стороны электродвигателя: C/MgSiO4

Тип

Насосные шахты с погружным насосом для отвода сточных вод без режущего механизма

DrainLift WS40E BASIC/ … -523/0-EF и DrainLift WS50E BASIC/ … -523/0-EF

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод для эксплуатации с подсоединением к сети однофазного тока Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева (автоматической) и штекером.

Контроль уровня

Контроль уровня осуществляется с помощью поплавкового выключателя, установленного на насосе. Когда достигается уровень выключения, насос незамедлительно отключается.

DrainLift WS40E BASIC/ … -523/3-O и DrainLift WS40D BASIC/ … -523/3-O

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод для эксплуатации с подсоединением к сети однофазного тока Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева (автоматической) и свободным концом кабеля.

Контроль уровня

Контроль уровня осуществляется с помощью прибора управления с датчиком уровня. Когда достигается уровень выключения, насос отключается по истечении заданного времени задержки выключения.

DrainLift WS40D BASIC/ … -540/3-O

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод для эксплуатации с подсоединением к сети трехфазного (переменного) тока. Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева и свободным концом кабеля.

Контроль уровня

Контроль уровня осуществляется с помощью прибора управления с датчиком уровня. Когда достигается уровень выключения, насос отключается по истечении заданного времени задержки выключения.

DrainLift WS50D BASIC/ … -523/1-O

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод для эксплуатации с подсоединением к сети однофазного тока Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева (автоматической) и свободным концом кабеля.

Контроль уровня

Контроль уровня осуществляется с помощью прибора управления с поплавковым выключателем. Когда достигается уровень выключения, насос отключается по истечении заданного времени задержки выключения.

Насосные шахты с погружным насосом для отвода сточных вод с режущим механизмом

DrainLift WS40E BASIC/ … -523/0-EF

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод с режущим механизмом для однофазного подключения к сети переменного тока. Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева (автоматической) и штекером.

Контроль уровня

Контроль уровня осуществляется с помощью поплавкового выключателя, установленного на насосе. Когда достигается уровень выключения, насос незамедлительно отключается.

DrainLift WS40E BASIC/ … -523/3-O

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод с режущим механизмом для однофазного подключения к сети переменного тока. Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева (автоматической) и свободным концом кабеля.

Контроль уровня

Контроль уровня осуществляется с помощью прибора управления с датчиком уровня и дополнительным поплавковым выключателем (в качестве защиты от сухого хода или сигнализации высокого уровня воды). Когда достигается уровень выключения, насос отключается по истечении заданного времени задержки выключения.

DrainLift WS40E BASIC/ … -540/3-O

Шахта

Насосная шахта с оптимизированными геометрическими параметрами для эксплуатации без образования отложений. Корпус шахты с ребрами жесткости для высокой жесткости конструкции и защиты от всплытия. Свободный выбор приточных патрубков. Для крепления подъемного оборудования предусмотрены две транспортировочные проушины. Выгнутая вверх крышка шахты выдерживает вес человека и нагрузку до 200 кг. Для установки в здании насосная шахта оснащена напольным креплением.

Система трубопроводов

• Напорный трубопровод с резьбовым подсоединением со стороны насоса
• Запорный шаровой кран
• Шаровой обратный клапан

Насос

Погружной насос для отвода сточных вод с режущим механизмом для трехфазного подключения (трехфазное подключение). Электродвигатель с поверхностным охлаждением с защитой электродвигателя от перегрева и свободным концом кабеля.

Контроль уровня

Контроль уровня осуществляется с помощью прибора управления с датчиком уровня и дополнительным поплавковым выключателем (в качестве защиты от сухого хода или сигнализации высокого уровня воды). Когда достигается уровень выключения, насос отключается по истечении заданного времени задержки выключения.

Комплект поставки

Варианты исполнения с насосами для отвода сточных вод без режущего механизма

DrainLift WS40E BASIC/ … /0-EF und DrainLift WS50E BASIC/ … /0-EF

• Пластиковая шахта со встроенной системой трубопроводов, насосом и устройством контроля уровня
  • Система трубопроводов с запорным шаровым краном и обратным клапаном
  • Насос с поплавковым выключателем и штекером
• Крышка шахты с уплотнением
• Присоединительный комплект DN/OD 50 для подключения дренажа
• Комплект приточного отверстия с кольцевой ножовкой (124 мм/5 дюймов) и уплотнением DN/OD 110
• Напольное крепление
• Инструкция по монтажу и эксплуатации

DrainLift WS40E BASIC/ … /3-O und DrainLift WS40D BASIC/ … /3-O

• Пластиковая шахта со встроенной системой трубопроводов, насосом и устройством контроля уровня
  • Система трубопроводов с запорным шаровым краном и обратным клапаном
  • Насос
  • Прибор управления
  • Датчик уровня
• Крышка шахты с уплотнением
• Присоединительный комплект DN/OD 50 для подключения дренажа
• Комплект приточного отверстия с кольцевой ножовкой (124 мм/5 дюймов) и уплотнением DN/OD 110
• Напольное крепление
• Инструкция по монтажу и эксплуатации

DrainLift WS50D BASIC/ … /1-O

• Пластиковая шахта со встроенной системой трубопроводов, насосом и устройством контроля уровня
  • Система трубопроводов с запорным шаровым краном и обратным клапаном
  • Насос
  • Прибор управления
  • Поплавковый выключатель
  • Крышка шахты с уплотнением
• Присоединительный комплект DN/OD 50 для подключения дренажа
• Комплект приточного отверстия с кольцевой ножовкой (124 мм/5 дюймов) и уплотнением DN/OD 110
• Напольное крепление
• Инструкция по монтажу и эксплуатации

Варианты исполнения с насосами для отвода сточных вод с режущим механизмом

DrainLift WS40E BASIC/ … /0-EF

• Пластиковая шахта со встроенной системой трубопроводов, насосом и устройством контроля уровня
  • Система трубопроводов с запорным шаровым краном и обратным клапаном
  • Насос с поплавковым выключателем и штекером
• Крышка шахты с уплотнением
• Присоединительный комплект DN/OD 50 для подключения дренажа
• Комплект приточного отверстия с кольцевой ножовкой (124 мм/5 дюймов) и уплотнением DN/OD 110
• Напольное крепление
• Инструкция по монтажу и эксплуатации

DrainLift WS40E BASIC/ … /3-O

• Пластиковая шахта со встроенной системой трубопроводов, насосом и устройством контроля уровня
  • Система трубопроводов с запорным шаровым краном и обратным клапаном
  • Насос
  • Прибор управления
  • Датчик уровня
  • Поплавковый выключатель
• Крышка шахты с уплотнением
• Присоединительный комплект DN/OD 50 для подключения дренажа
• Комплект приточного отверстия с кольцевой ножовкой (124 мм/5 дюймов) и уплотнением DN/OD 110
• Напольное крепление
• Инструкция по монтажу и эксплуатации

Принадлежности

• Приспособление для удлинения шахты
• Зажимное винтовое соединение
• ручной мембранный насос
• Прибор аварийной сигнализации о переливе.
• Поплавковый выключатель
• Датчик уровня
• Набор для приточного отверстия (уплотнение и кольцевая ножовка)
• Звуковая сигнализация.
• Световая сигнализация.
