Артикул:
6091417

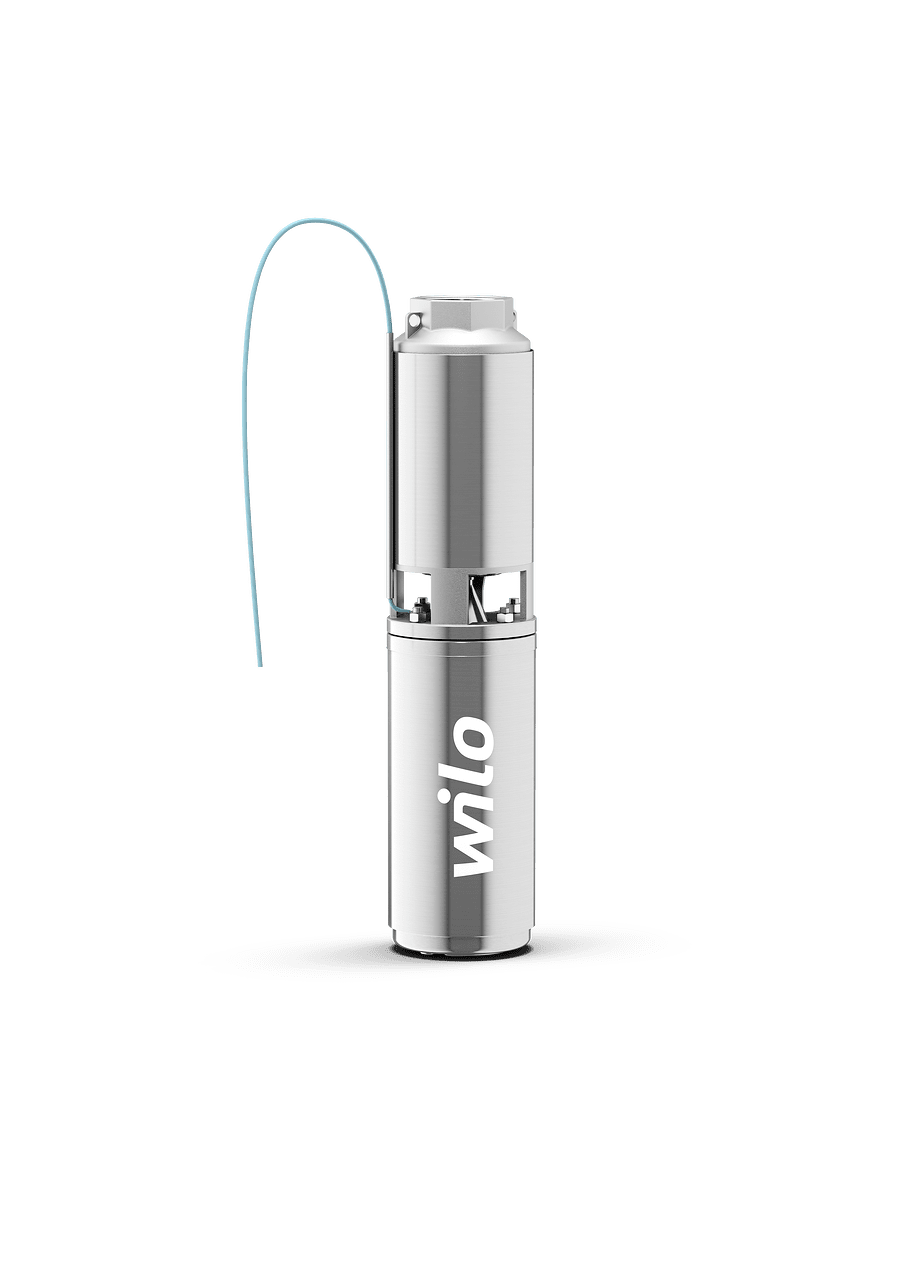

Модель—Sub TWU 4.02-03-DM-D-QC-GT
- Sub TWU 4.02-03-DM-D-GT
- Sub TWU 4.02-03-DM-D-QC-GT
- Sub TWU 4.02-04-DM-D-GT
- Sub TWU 4.02-04-DM-D-QC-GT
- Sub TWU 4.04-04-DM-D-GT
- Sub TWU 4.04-04-DM-D-QC-GT
- Sub TWU 4.04-05-DM-D-GT
- Sub TWU 4.04-05-DM-D-QC-GT
81 951 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Подключение к сети
3~400 V, 50 Hz
Диаметр электродвигателя, Ø
4 дюйм (")
Число ступеней
3
Номинальная мощность электродвигателя, P2
0,25 кВт
Индекс минимальной эффективности (MEI)
≥0,7
Подсоединение
Rp 1¼
Тип
Многоступенчатый погружной насос 4" в исполнении с кожухом для вертикального и горизонтального монтажа, оптимизирован для применения в геотермических установках
Применение
Для перекачивания термальной воды из скважин или источников для водоснабжения в геотермальных установках.
Оснащение/функция
- Встроенный обратный клапан
- Подсоединение к напорному патрубку согл. NEMA
Расшифровка наименования
Пример: | Wilo-Sub TWU 4.02-03-DM-D-QC-GT |
TWU | Серия |
4 | Диаметр гидравлики в дюймах ["] |
02 | Номинальный объемный поток [м3/ч] |
03 | Количество ступеней гидравлики |
D | Обозначение поколения насоса |
QC | Исполнение с быстросоединяемым кабелем Quick Connect |
GT | Оптимизирован для геотермических установок |
Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3 … 30 °C
- Минимальная скорость обтекания электродвигателя: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/час
- Макс. глубина погружения: 200 м
- Класс защиты: IP68
- Подсоединение к напорному патрубку: Rp 1¼
Материалы
- Гидравлический корпус: 1.4301
- Рабочие колеса: норил
- Вал гидравлики: 1.4104
- Корпус электродвигателя: 1.4301
- Вал электродвигателя: 1.4305
Тип
Гидравлика
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении со встроенным обратным клапаном. Подсоединение к напорному патрубку с резьбовым фланцем и внутренней резьбой. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Трехфазный электродвигатель переменного тока для прямого пуска. Герметичный двигатель с изолирующей лакировкой, пропитанной смолой обмоткой, наполнением водогликолевой смесью и самосмазывающимися подшипниками электродвигателя.
Охлаждение
- Электродвигатель охлаждается перекачиваемой жидкостью. Всегда эксплуатировать насос в погруженном состоянии.
- Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика.
- Горизонтальный монтаж выполняется с охлаждающим кожухом.
Комплект поставки
- Гидравлика в полном сборе с электродвигателем
- TWU 4 … QC-GT: кабель электропитания Quick Connect длиной 1,5 м
- TWU 4 … -GT: кабель электропитания длиной 15 м
- Инструкция по монтажу и эксплуатации
Принадлежности
- Трубка охлаждающего кожуха
- Мембранный напорный бак
- Запорная задвижка
- Поплавковый выключатель
- Манометрический выключатель
- Электрод
- Прибор управления
- Прибор аварийной сигнализации о переливе.
- Смола для заливки, комплект
- Кабель электропитания

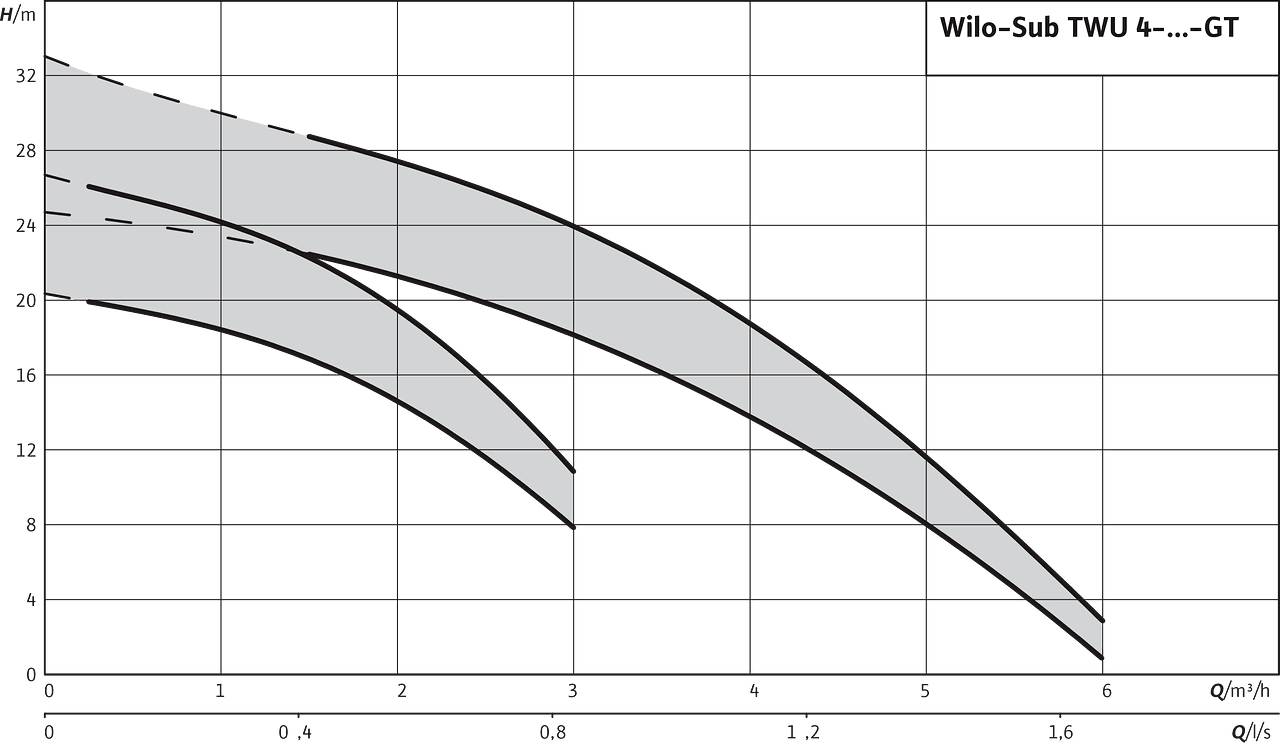

Чертежи и графики
