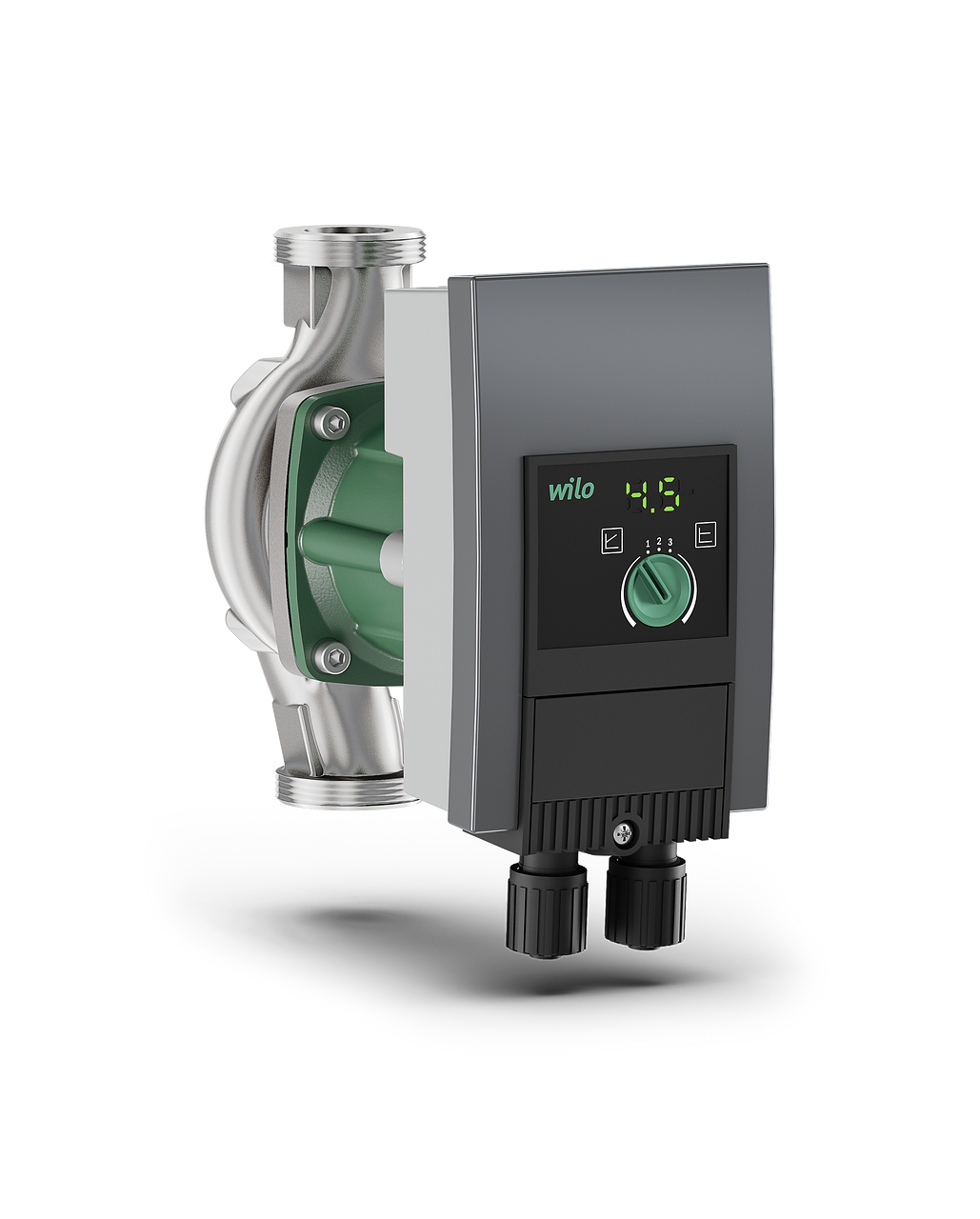

Yonos MAXO-Z 25/0,5-7 PN 10

Тип

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым двигателем с автоматическим регулированием частоты вращения.

Применение

Циркуляционные системы питьевой воды для применения в промышленности и оборудовании для зданий и сооружений.

Оснащение/функция

Режимы работы

• Δp‐c для постоянного перепада давления
• Δp‐v для переменного перепада давления
• n = постоянный (3 ступени частоты вращения)

Ручное управление

• Настройка режимов работы
• Настройка мощности насоса (напора)
• Настройка ступеней частоты вращения

Автоматическое управление

• Бесступенчатая регулировка частоты вращения в зависимости от режима работы
• Функция деблокировки
• Плавный пуск
• Встроенная полная защита электродвигателя

Сигнализация и индикация

• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
• Световой индикатор неисправности
• Индикация значения напора и кодов ошибок
• Индикация установленной ступени частоты вращения (C1, C2 или C3)

Оснащение

• Отлив под ключ на корпусе насоса (у насосов с резьбовым подсоединением к трубе)
• Быстрое электроподсоединение с помощью Wilo-Stecker. Для подсоединения сетевого кабеля и SSM, со встроенным кабельным вводом

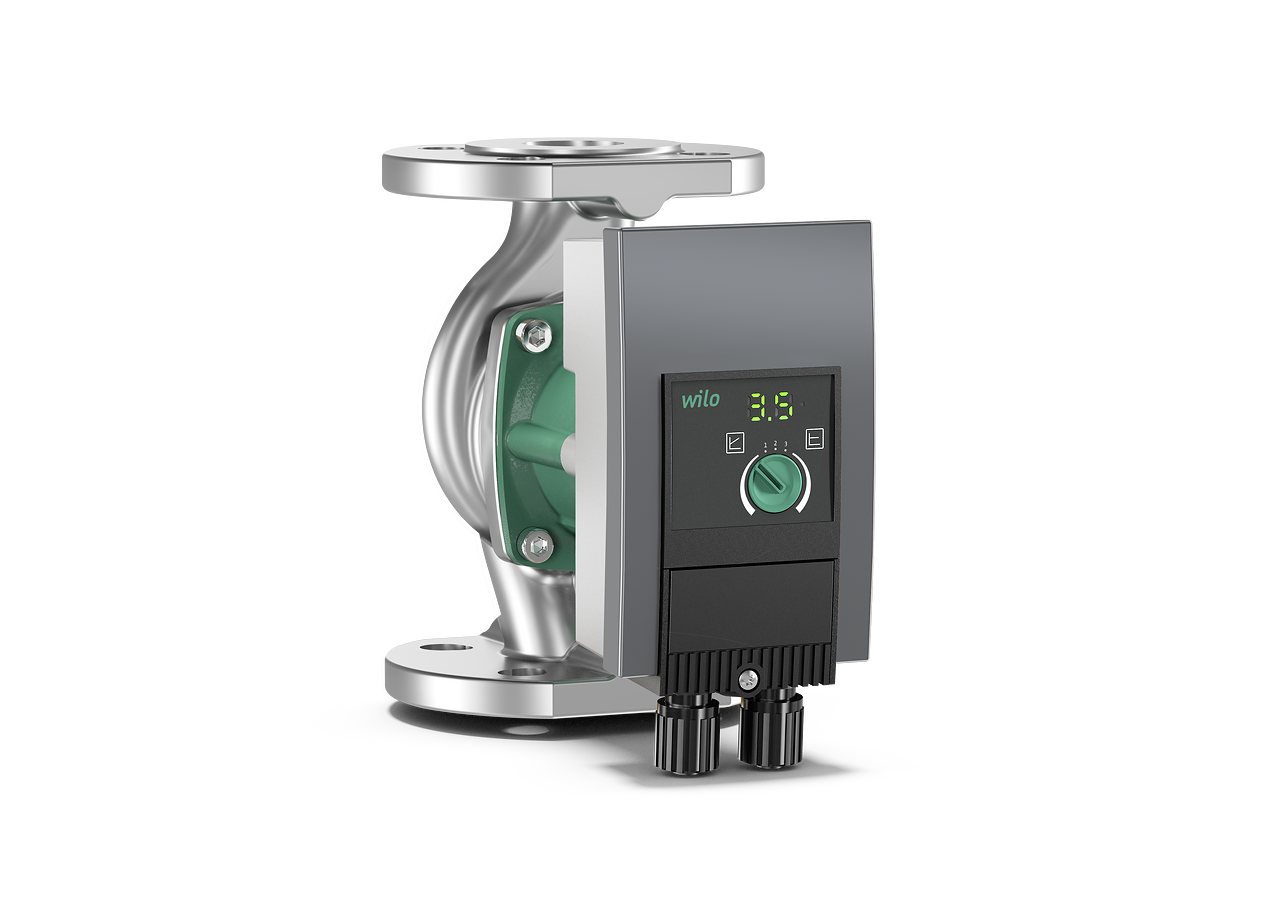

• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 40 - DN 65: Комбинированный фланец PN 6/10 для ответных фланцев PN 6 и PN 10

Расшифровка наименования

Технические характеристики

• Допустимый диапазон температур питьевой воды до 3,57 ммоль/л (20 °dH): от 0 °C до +80 °C
• Электроподключение к сети 1~230 В, 50/60 Гц
• Класс защиты IPX4D
• Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp 1 до DN 65
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Материалы

• Корпус насоса из нержавеющей стали
• Вал: Нержавеющая сталь
• Подшипники: графит, пропитанный синтетической смолой
• Рабочее колесо: синтетический материал

Комплект поставки

• Насос
• Уплотнения при резьбовом подсоединении
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 ‐ DN 65)
• Инструкция по монтажу и эксплуатации

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• Теплоизоляция
